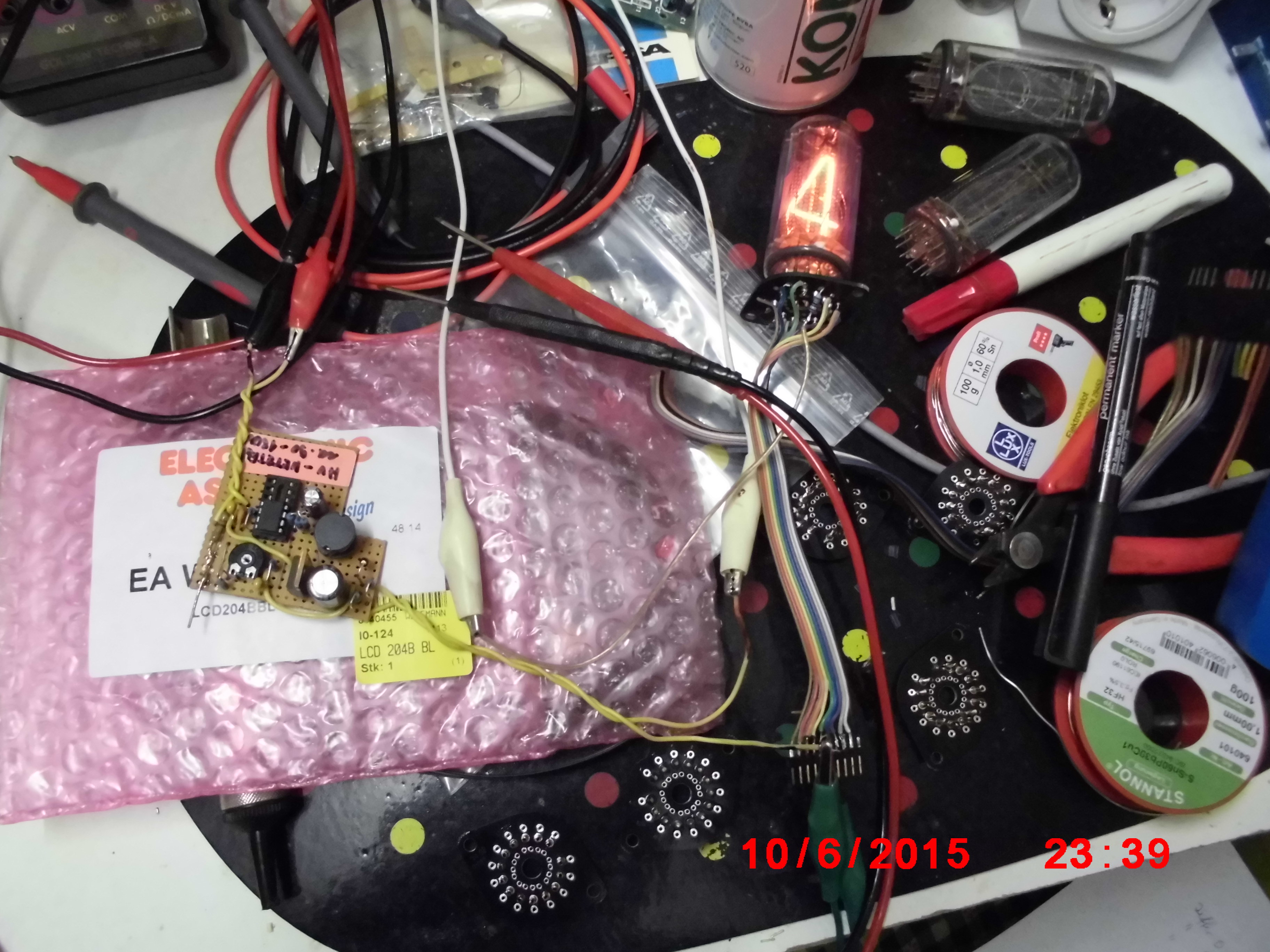

Aufbau des Hochsetzstellers/ erste Tests mit Nixie-Röhre (IN18)
Aufbau Hochsetzsteller Inbetriebnahme Hochsetzsteller LTSpice-Simulation

   Beschreibung:

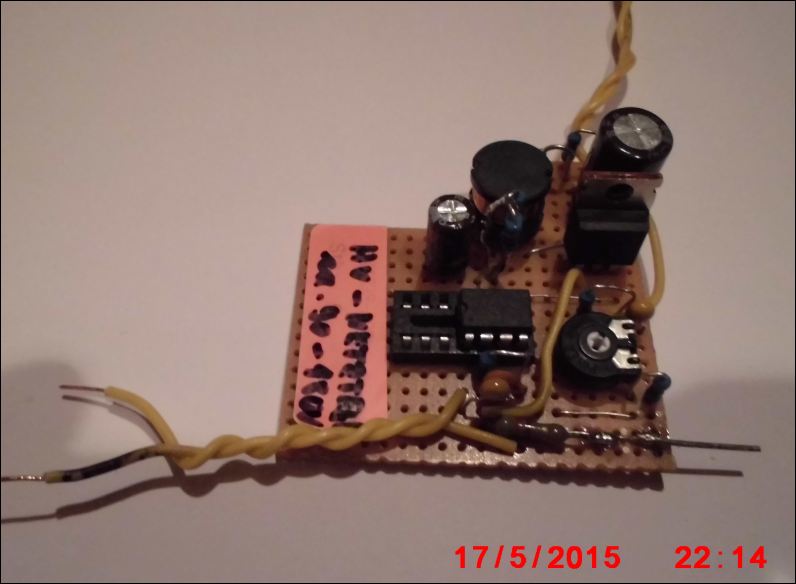

   Beim Hochsetzsteller (Stepup-Wandler) wurde - wie bereits erwähnt - der Baustein
   MC34063 verwendet. Nach dem ersten Testlauf konnte eine Ausgangspannung von
   ca. 184 V gemessen werden.

   Nebenbei:

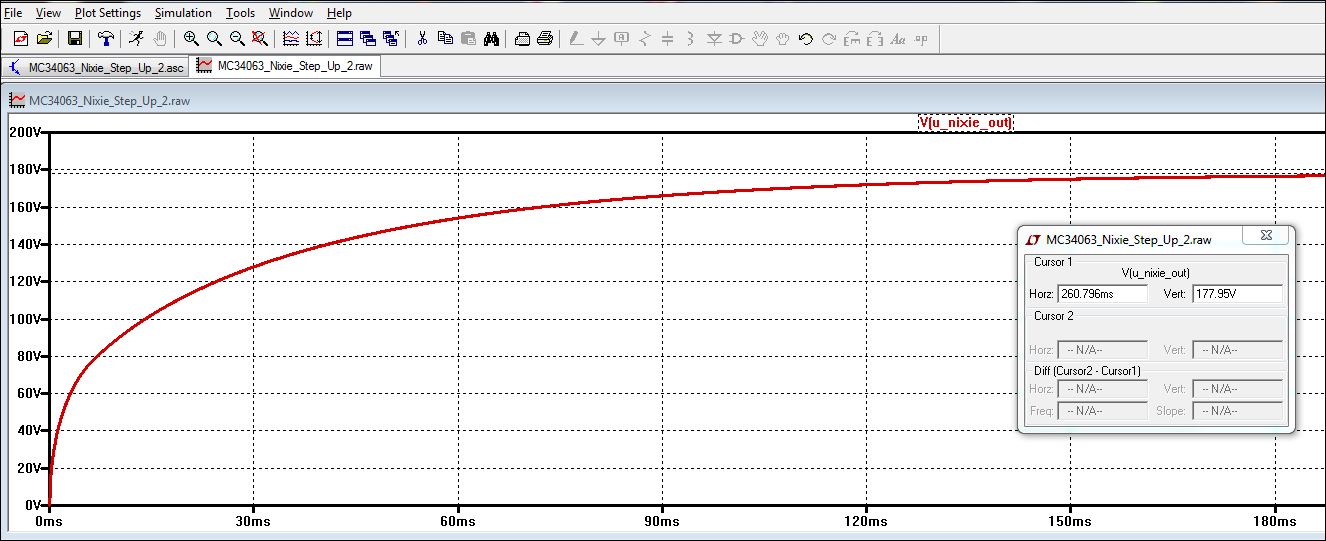

   In der LTSpice-Simulation ergab sich ein Spannungswert von ca. 180V
   (siehe rechtes Bild).

   Dieser Spannungswert ist völlig ausreichend, da die IN18-Nixie-Röhre bei ca. 170 V
   zündet. Die Betriebsspannung (Brennspannung) liegt anschließend bei ca. 150 V.

   Zur Strombegrenzung wird lediglich ein Anodenwiderstand benötigt.
   Rechnerisch ergibt sich hierbei folgender Wert: (Ub - Ua)/Ia = (184 V -150 V)/ 0,006 A
   = ca. 5,6 KOhm

   Da die Nixie-Röhren mit der Steuerung gemultiplext werden - also nacheinander
   geschaltet werden - reicht hier ein Anodenstrom von 4 mA bis 8 mA (gewählt 6 mA) aus.
   Das Netzteil wird somit nur geringfügig belastet.

   Da der Funktionstest erfolgreich verlief, konnte dieser Schaltungsabschnitt ins später
   angedachte Layout übernommen werden.
