Hochvolt-Netzteil

Elektronik- u. Computer Links

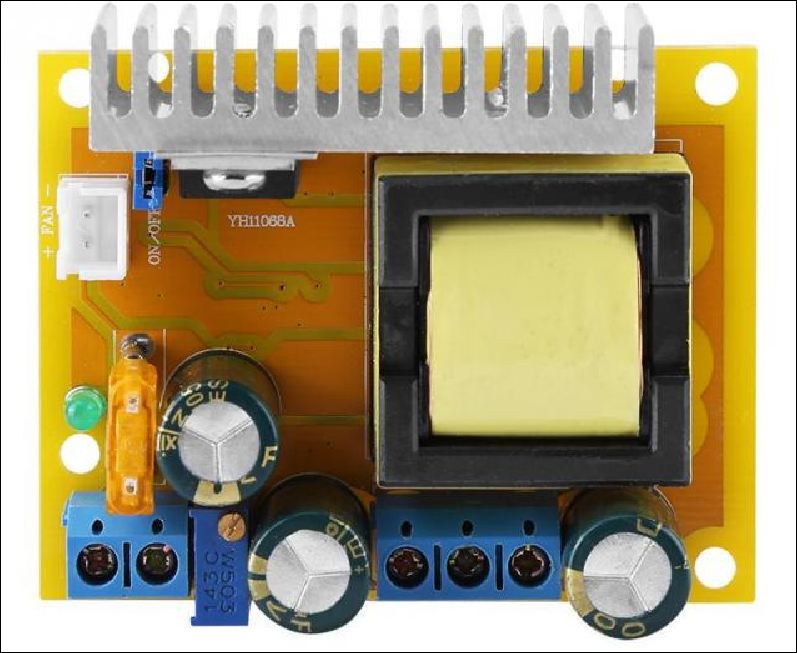

Darstellung einiger Bilder zum Schaltwandler-Modul YH11068A

HV-Netzteil Frontansicht Draufsicht Baugruppe Ansicht Rückseite

 Bildquelle(n): Amazon

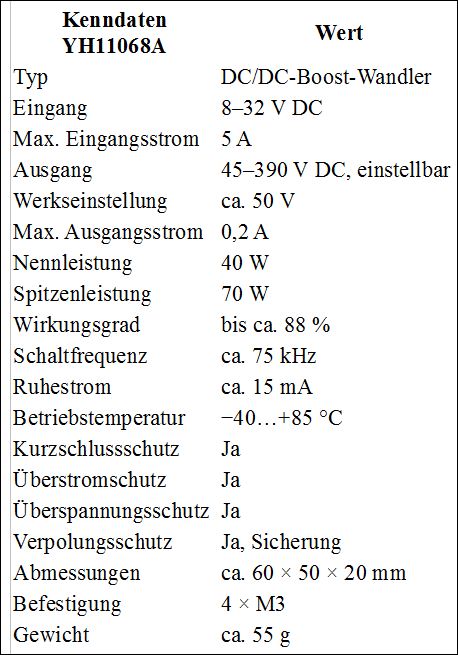

 Beschreibung:
Beim YH11068A-Wandlermodul handelt es sich um einen nicht galv. getrennten Hochsetzsteller.
Dieser wandelt eine Eingangsspannung von ca. 8V - 32V in eine "Hochspannung" von ca. 45V
bis 390V um. Zum Einstellen des Spannungswertes dient ein Spindelpotenziometer (links unten).

Die maximale Ausgangsleistung liegt bei ca. 40W. Der Ausgangsstrom sollte ca. 200mA nicht überschreiten. Der links oben erkennbare Jumper dient zur Abschaltung des Wandlers.

Die Schaltung ist so ausgelegt, dass bei Überströmen oder Überspannungen eine Schutzschaltung anspricht und den Strom- oder Spannungswert begrenzt.

Interessante Links zum Schaltbild und zur Anschlussbelegung findet man hier:

--> YH11068A 45-390V High Voltage DC-DC, Schematic, Details, Tips and more!

--> 1000V 20W HIGH VOLTAGE Power Supply

 Mit dem Hochvolt-Wandler sollte aufgrund der sehr hohen
 Spannung sorgsam gearbeitet werden.
 Es besteht höchste Lebensgefahr!
