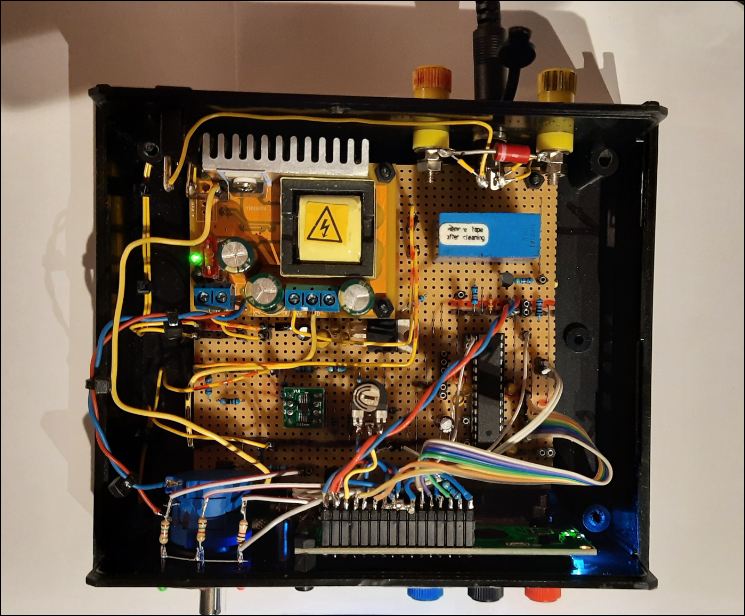

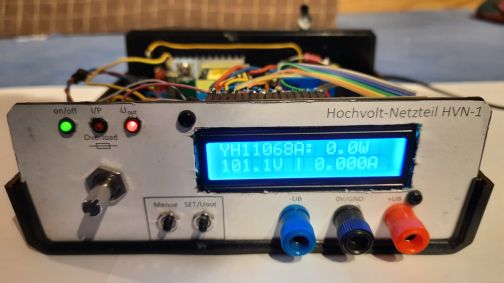

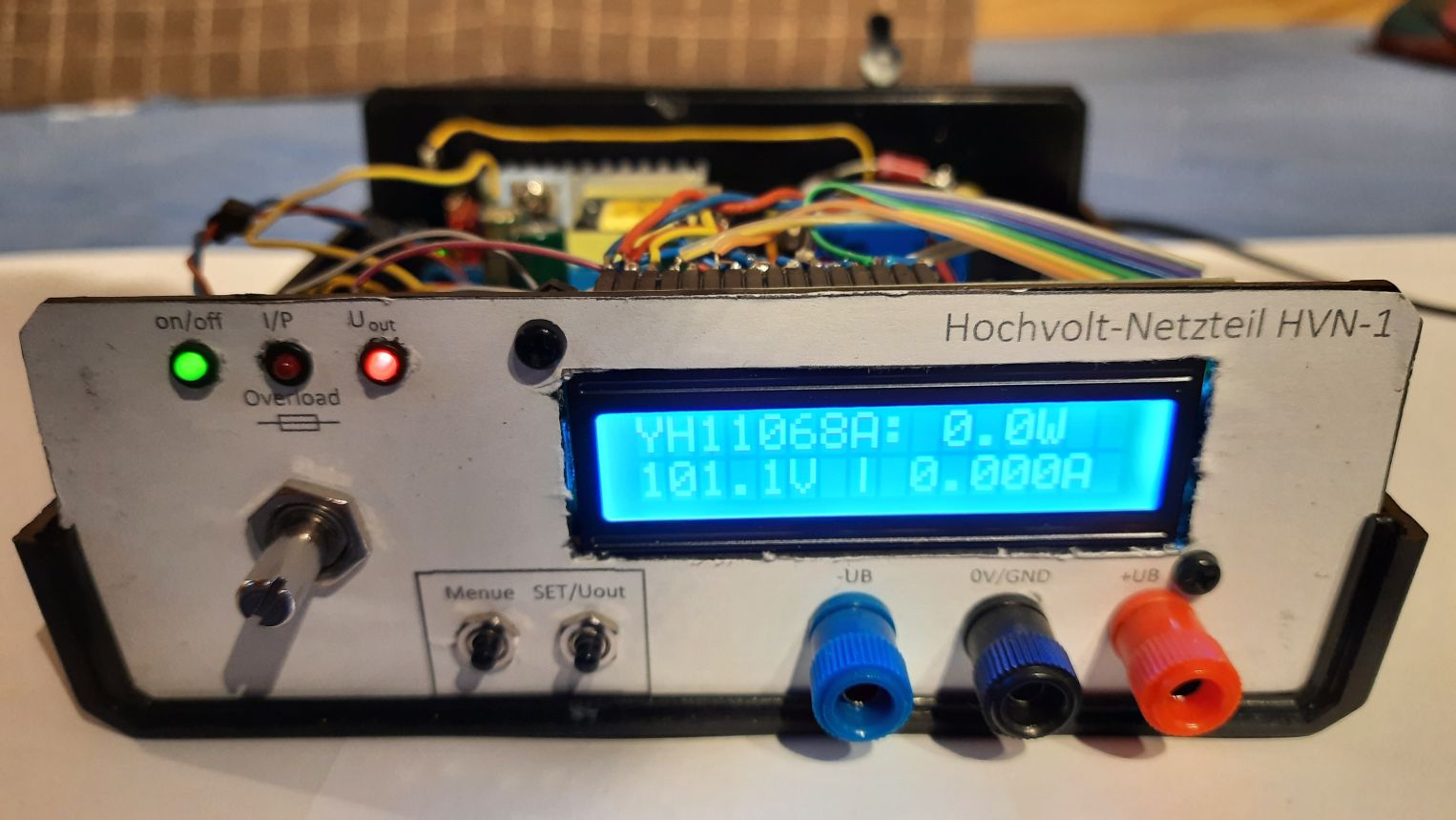

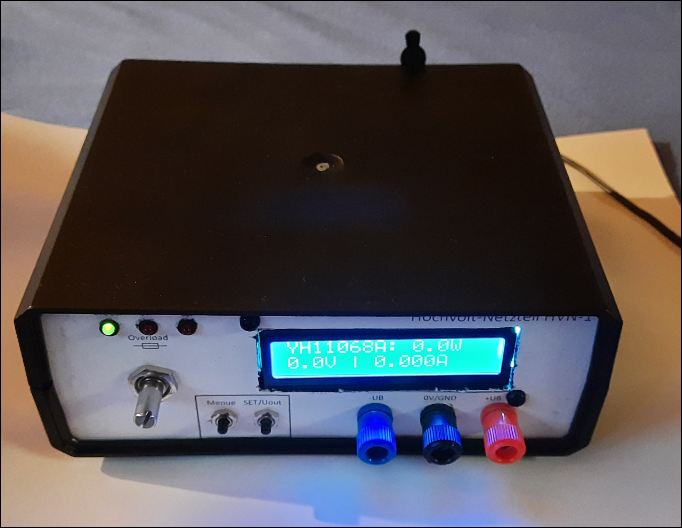

Entwurf/ Konstruktion eines HV-Netzteils auf Basis des Moduls YH11068A
Beschreibung: Im Januar 2024 hatte ich die Idee ein Hochvolt-Netzteil zu konstruieren. Ausschlaggebend war das Hochvoltmodul --> YH11068A, das auf Amazon angeboten wurde. Der Wandler ist für kleinere "Basteleien" z.B. im Bereich der Röhrentechnik vollkommen ausreichend. Bei diesem Step-up-Converter kann ein Ausgangsspannungsbereich von ca. 45V bis 380V (390V) eingestellt werden. Des Weiteren geht das Modul bei Überlast in die Begrenzung und schaltet ab. Mittels eines Jumpers kann die Elektronik ein- und ausgeschaltet werden. Diese Funktion wurde bei meinem Selbstbau verwendet, um z.B. bei zu hohem Ausgangsstrom den Wandler abzuschalten. Weiterhin ist eine elektronische Sicherung vorgesehen bei der der Stromwert und die Ansprechzeit (Totzeit) vorgegeben werden kann. Näheres zur Jumper-Funktion bzw. zum Aufbau des Hochvoltmoduls kann man an dieser Stelle einsehen: YH11068A Eine kurze Information zum HV-Netzteil sowie wesentliche Datenblätter zum Wandler findet man hier: Datenblätter zum Gerät |
