Datenblätter/ Unterlagen zum HV-Netzteil (Auszug/ erste Gedanken)

Dokument	Link zur Datei	Anmerkung
Highside-Treiber für die Strommessung	HV7802	Spannungsbereich: 8V bis 450V
Schalttransistor/ Treiber	RU7088	MOSFET Vdss:70V/ Id: 60A
Controller-Chip	UC3843A	Current Mode Controller

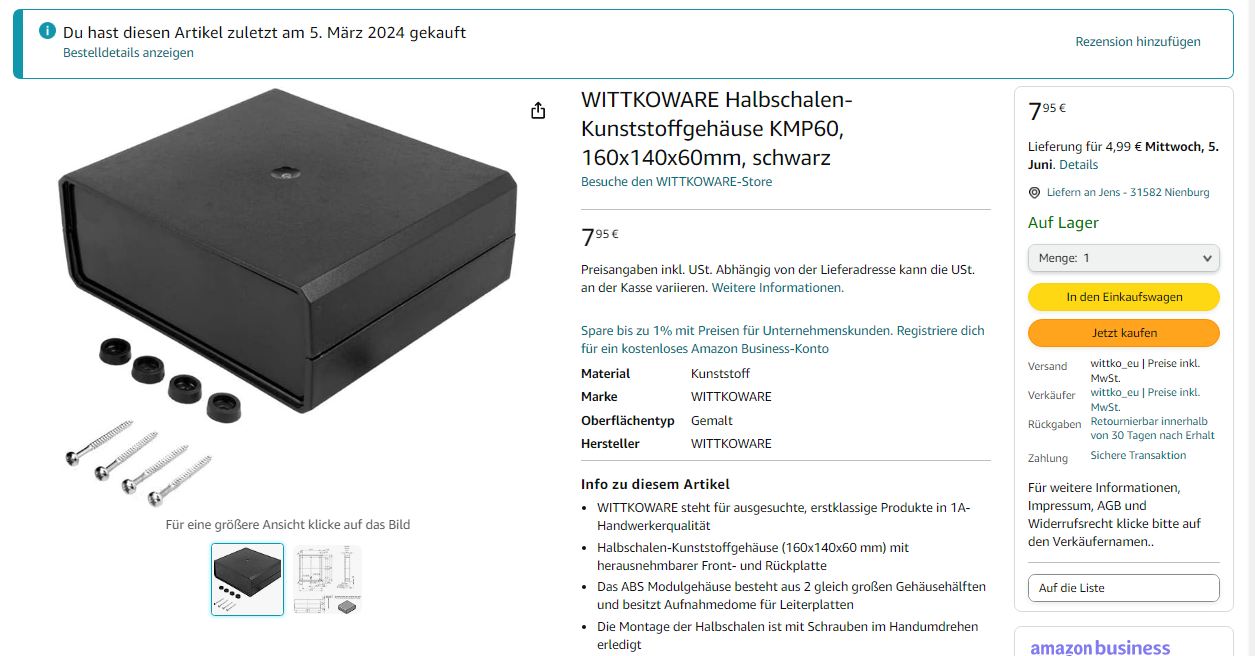

Halbschalengehäuse	KMP60	Fa. Wittkoware
Spannungs-/ Strommessung/ Shunt	PDF-Datei	U-/I-Messung bei ca. 400V
LTSpice Simulationsdatei	asc-Datei	Simulation der Spannungsmessung
Datenblatt ATMega8A	PDF-Datei	Kernstück des Netzteils

Hinweis:

Diese Seite dient lediglich einem kurzen Überblick über die anfänglichen Überlegungen
zur Konstruktion des Hochvolt-Netzteils. Da bereits das Kernstück - der Wandler
YH11068A - vorhanden war, musste man sich überlegen, wie die restlichen Komponenten
ausschauen könnten.

Zu den wesentlichen Bauteilen zählte ein Mikrocontroller (hier der ATMega8A), welcher
die Auswertung des Spannungs- und Stromwerts übernahm. Hieraus wurde anschließend
die Verlustleistung der angeschlossenen Komponente (des Verbrauchers) errechnet.

Ein Highside-Treiber (speziell für hohe Eingangsspannungen) übernahm die
Strommessung. Die Ausgangsspannung des Treibers wurde vom Mikrocontroller
gemessen und in einen Stromwert umgerechnet.

Ein Relais diente der Trennung der Last und Abschaltung der Ausgangsspannung.

Im Menü können folgende Einstellungen vorgenommen werden:

- Darstellung verschiedener Anzeigekombinationen
    (Spannung, Strom und Leistung auf dem Display)
- Einstellung des maximalen Stromwerts
    (oberhalb wird die Ausgangsspannung ausgeschaltet)
- Einstellen einer Totzeit, um das Ansprechverhalten der elektronischen
    Sicherung zu verzögern.
