Lade- u. Entladegerät

Elektronik- u. Computer Links

  Beschreibung:

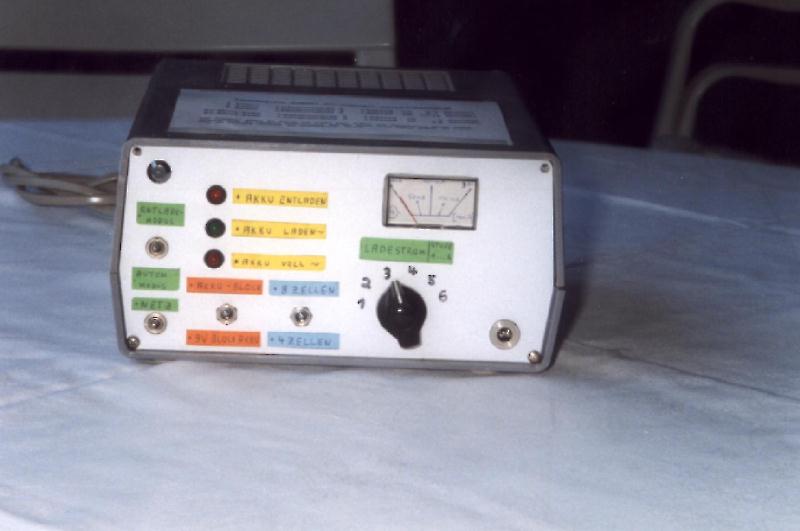

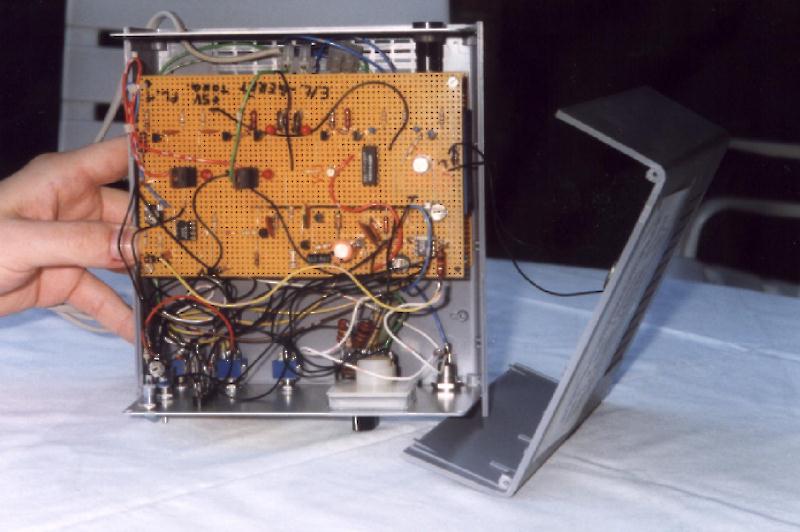

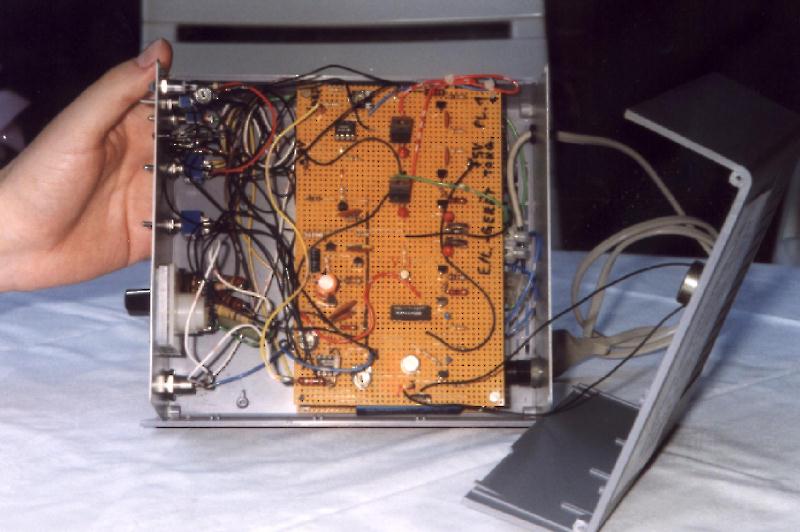

  Dieses von mir entwickelte Gerät ermöglicht es Akkus verschiedener Kapazität zu laden. Hierbei besteht die Möglichkeit
  Akkus in einem vierer oder achter Akkublock sowie einen 9V Block-Akku zu laden. Die Akku-Auswahl erfolgt über den
  Umschalter 9V Block-Akku/Akku-Block.

  Bei der Schalterstellung Akku-Block muss dann nur noch die Zellenanzahl ausgewählt werden, dies geschieht mit dem
  Umschalter 4 bzw. 8 -Zellen. Die Ladestromstärke kann auf dem Drehspulmesswerk abgelesen werden. Um die im Beiblatt
  angegebenen Ladezeiten zu verkürzen, lässt sich der Ladestrom in sechs Stufen einstellen.

  Die Einstellung erfolgt über den Zeigerdrehschalter auf der rechten Seite. Während des Ladevorganges leuchtet die grüne
  Kontroll- LED (Akku laden). Beim einem abgeschlossenem Ladevorgang blinkt die rote LED (Akku voll) und es ertönt
  kurzfristig ein Signalton. Mit dem Umschalter Auto-Modus / Entlade-Modus kann lediglich eine Auswahl darüber getroffen
  werden,  ob der angeschlossene Akku nur entladen bzw. einen vollständigen Entlade-/Ladezyklus durchlaufen soll.
  Die Entladefunktion wird durch die rote LED (Akku entladen) angezeigt.
