Audiofilter

Elektronik- u. Computer Links

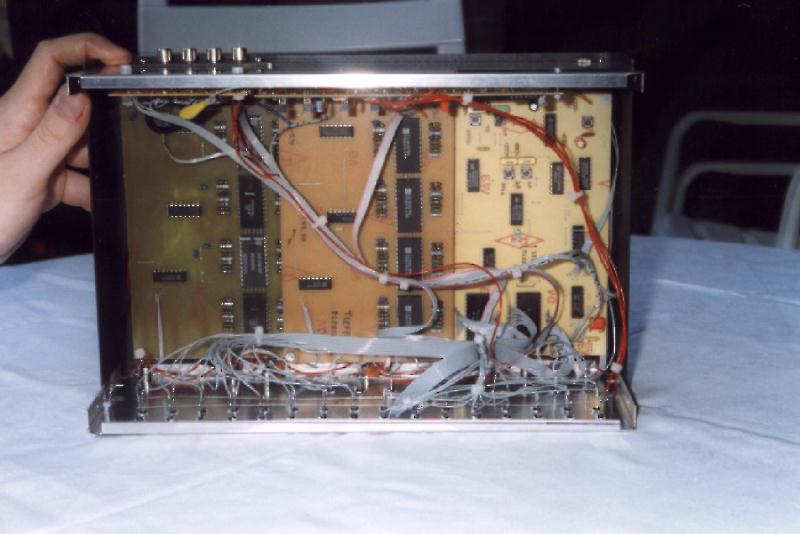

  Beschreibung:

  Dieses sehr aufwendige Projekt hat zum damaligen Zeitpunkt fast zwei Monate gedauert.
  Der Stromlaufplan wurde vorher in Bleistift vorgezeichnet bevor er mittels des Programms sPLAN
  gezeichnet wurde. Alle angefertigten Layouts wurden zum damaligem Zeitpunkt noch mit Klebestreifen erstellt.

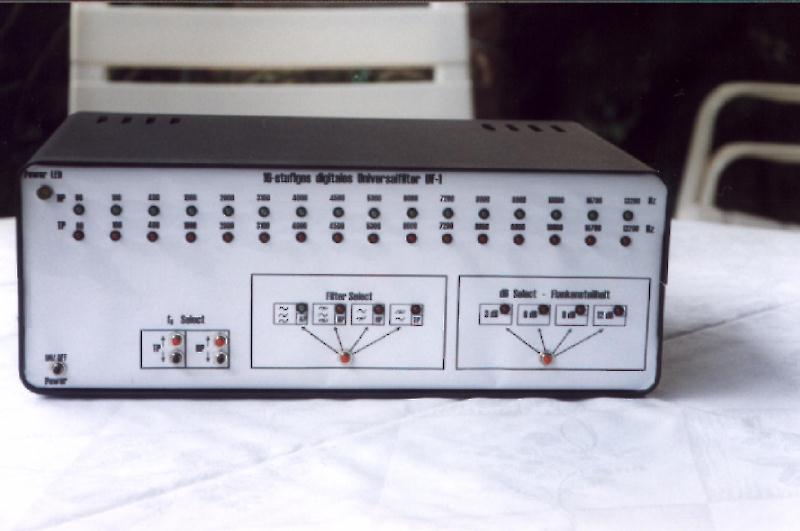

  Funktion:

  - Filterung des Audiospektrums mittels vorwählbarer Grenzfrequenzen (16-stufig)
  - Umschaltung der Filterstruktur (Tiefpass, Bandpass, Hochpass)
  - vorwählbare Flankensteilheit (6dB/Oktave ... 24dB/Oktave in vier Stufen von je 6dB)
