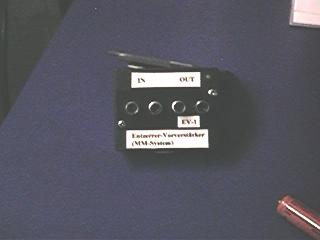

Entzerrer-Vorverstärker

Elektronik- u. Computer Links

  Beschreibung:

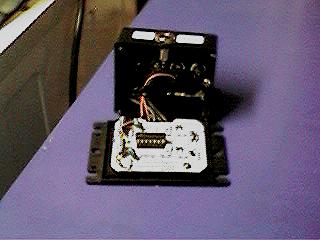

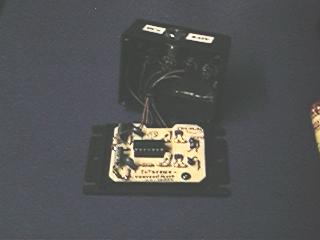

  Bei diesem Projekt war es für mich eine Herausforderung eine Schaltung zu entwerfen, die in ihrer Funktion einfach zu
  verstehen ist und deren Baugröße relativ klein gehalten wurde. Es reizte mich allerdings, ob es mir gelingen würde den
  Brummspannungsanteil, der durch kapazitive sowie induktive Einkopplung äußerer Störfelder entsteht, klein zu halten.
  Das ist mir gelungen, immerhin entstehen beim Plattenspieler Ausgangsspannungen von 300...800uV (MC-System) sowie
  2...5mV beim MM-System.

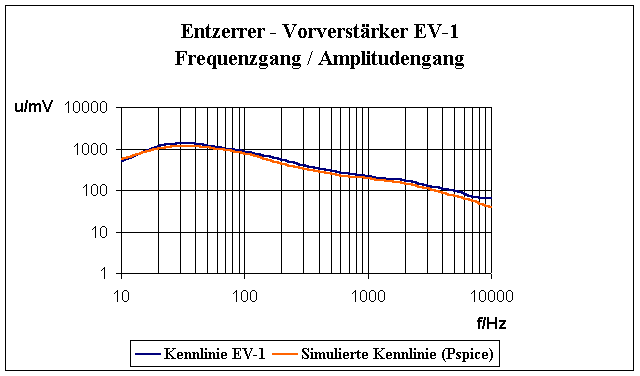

  Des weiteren wird auf dieser Seite gezeigt, dass der von PSpice simulierte Amplituden- und Frequenzgang mit den in der
  Praxis gemessenen Werten annähernd übereinstimmt.

  Die Abweichung der Amplitude im letzten Viertel der Frequenzachse ist auf eine kap. Einkopplung des Sinussignals
  meines Funktions-Generators zurückzuführen. Ein Selbstbauprojekt das nun auch schon 10 Jahre zurückliegt
