  Entwicklungsprojekt: Röhrenverstärker mit ECC 83 u. EL 84 Elektronenröhren

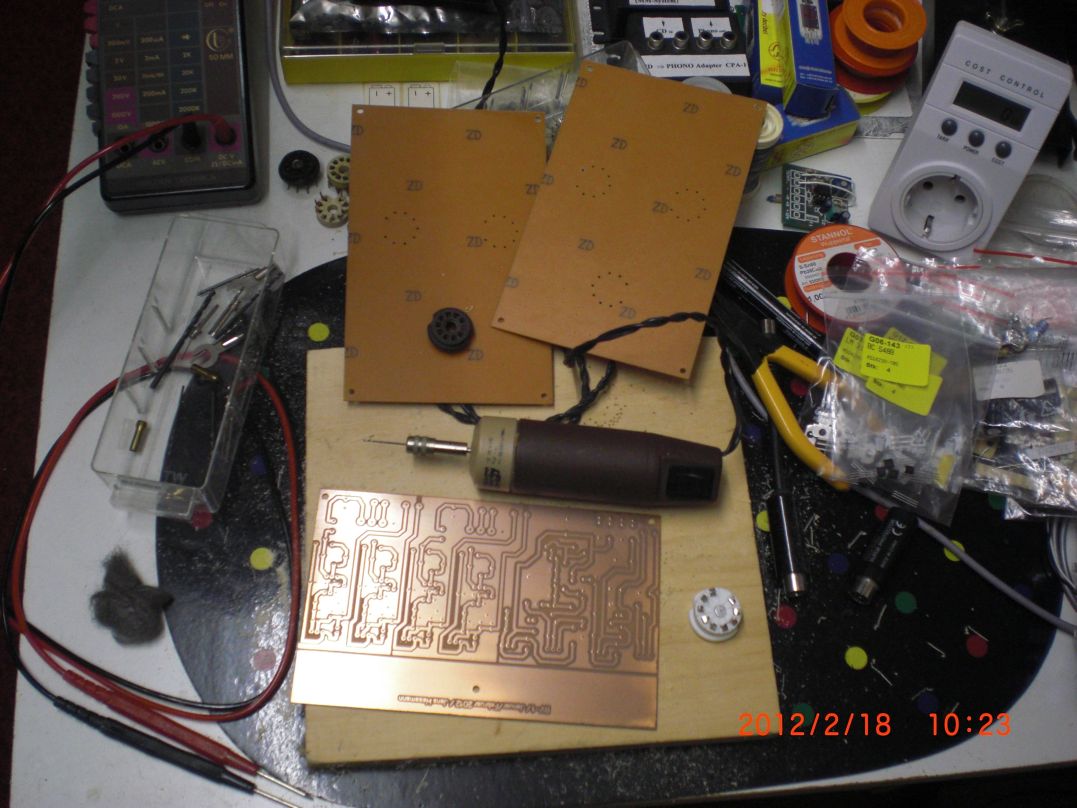

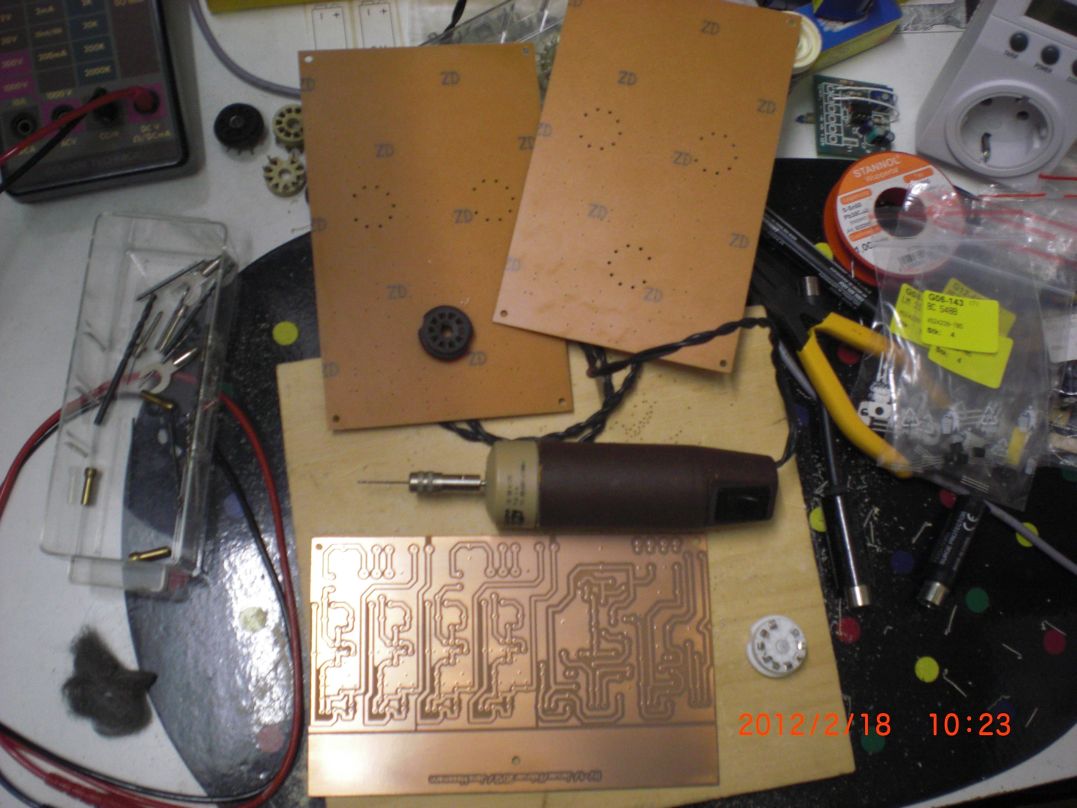

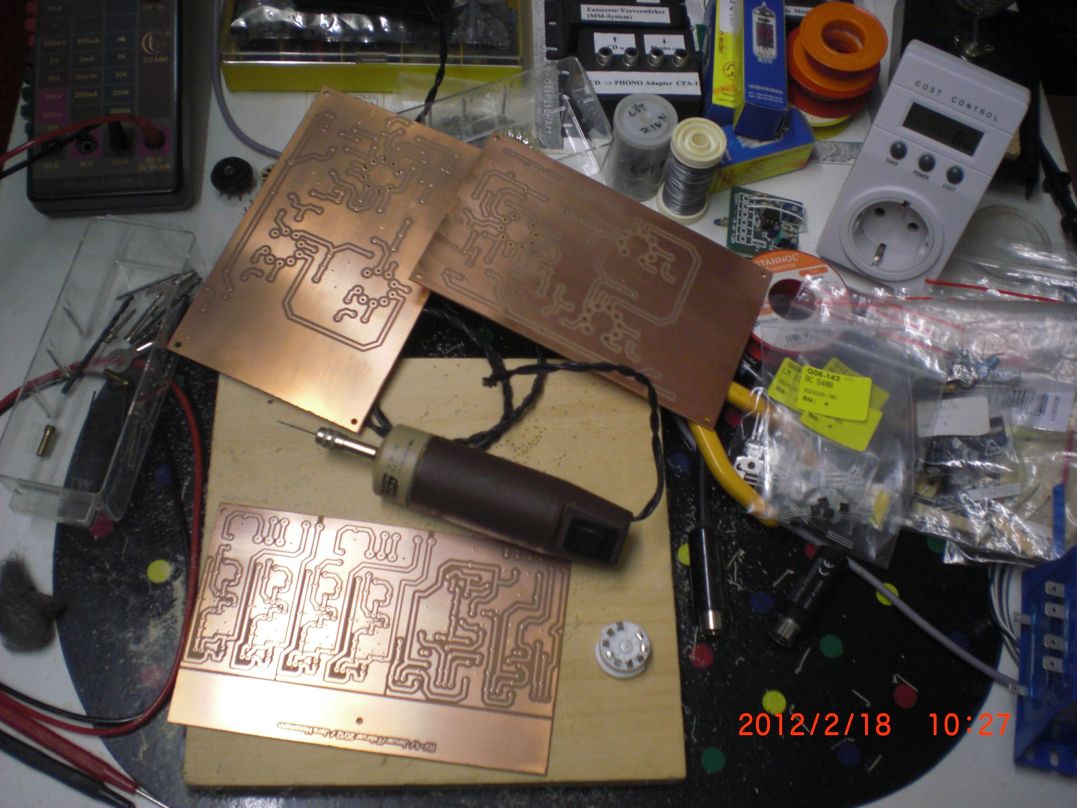

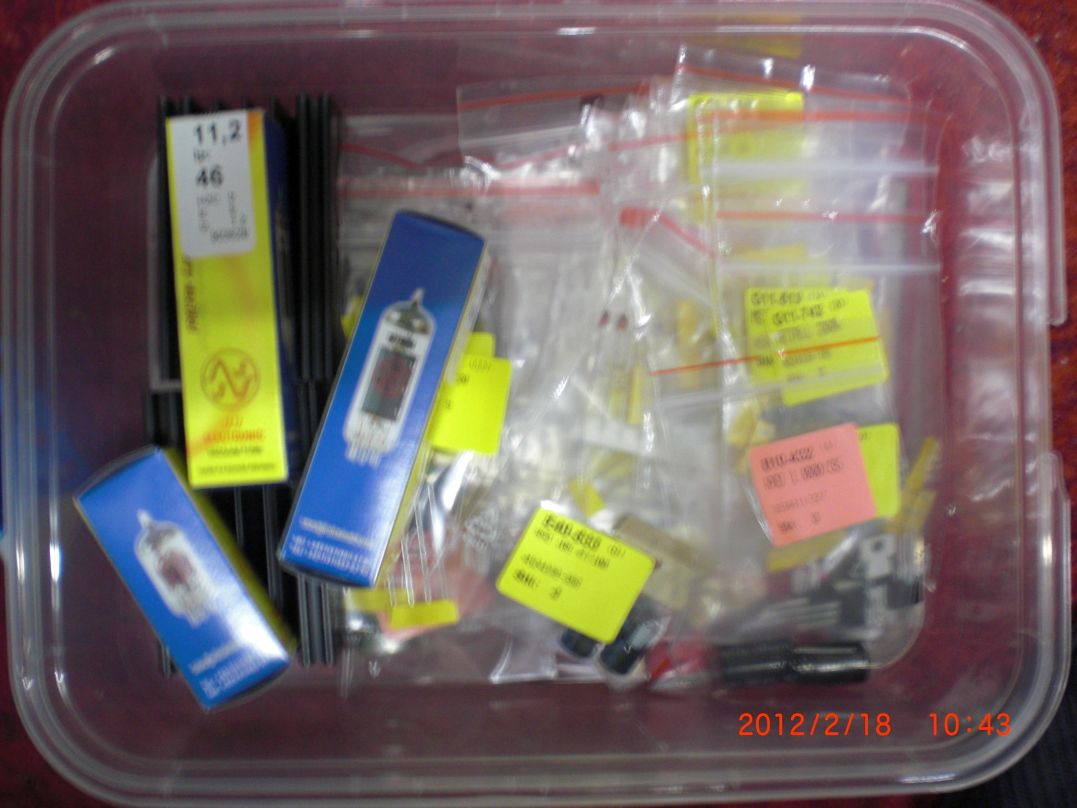

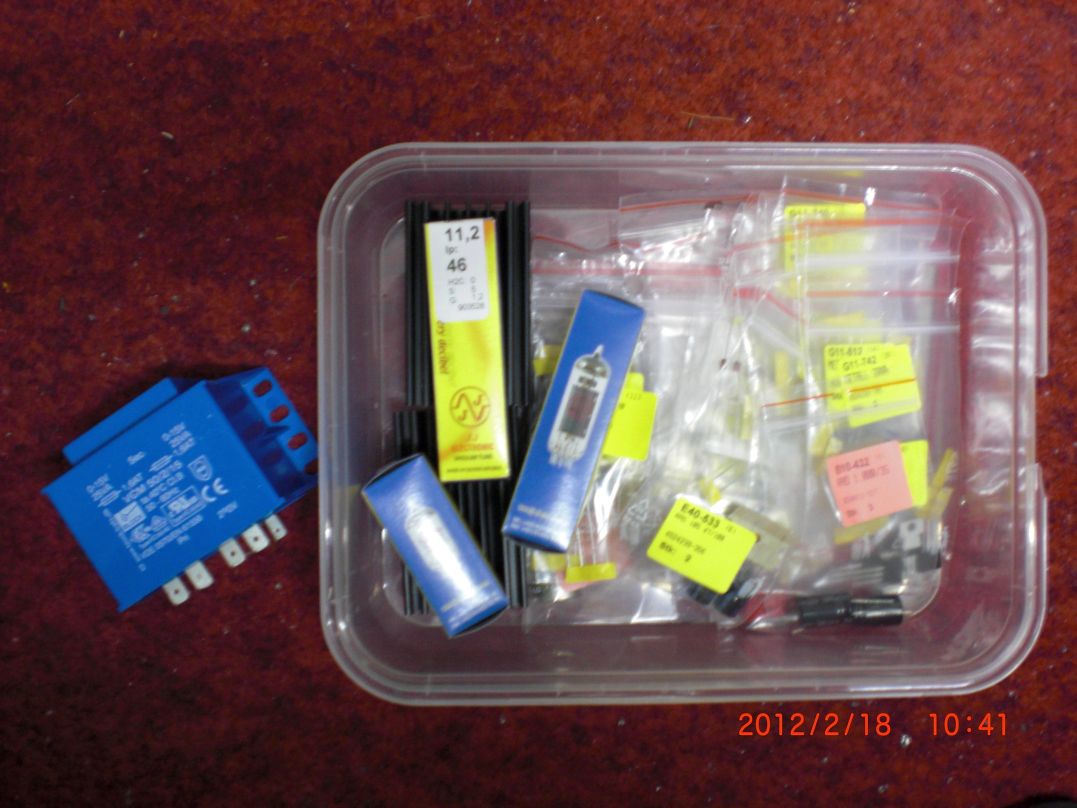

  Bild 1: Bauelemente   Bild 2: Bauelemente   Bild 3: Bohrungen   Bild 4: Bohrungen

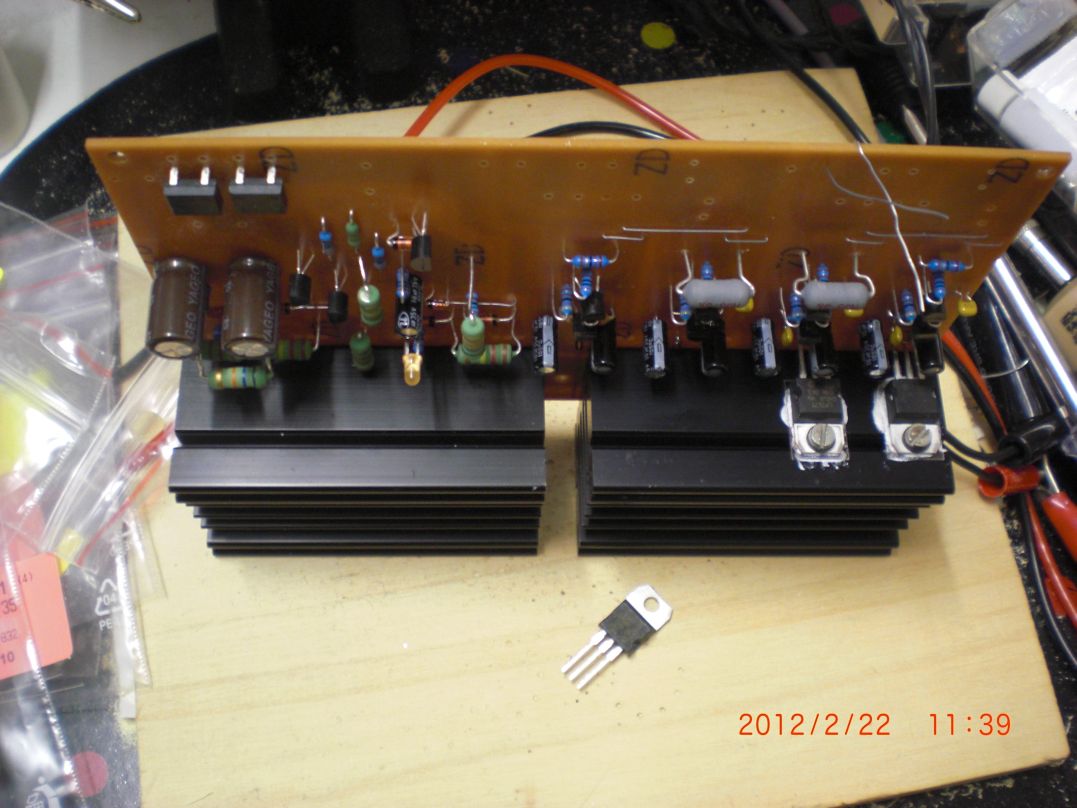

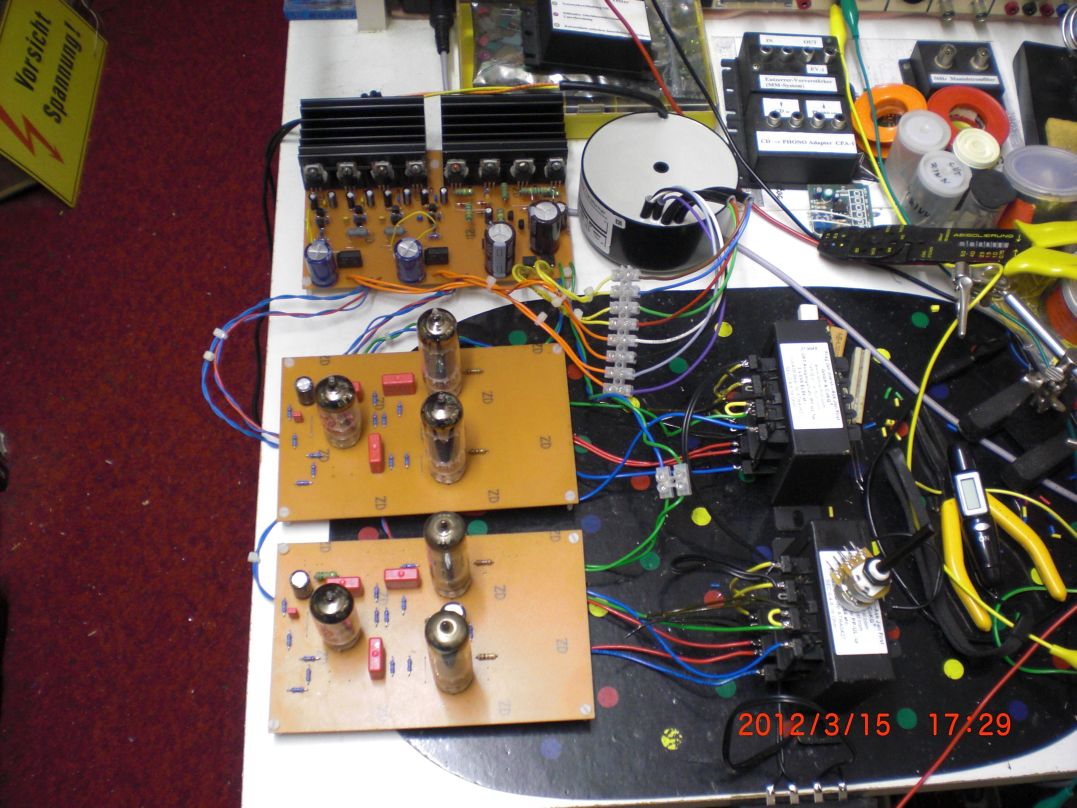

  Bild 5: Bohrungen   Bild 6: Aufbau Netzteil   Bild 7: Messaufbau   Bild 8: Messaufbau

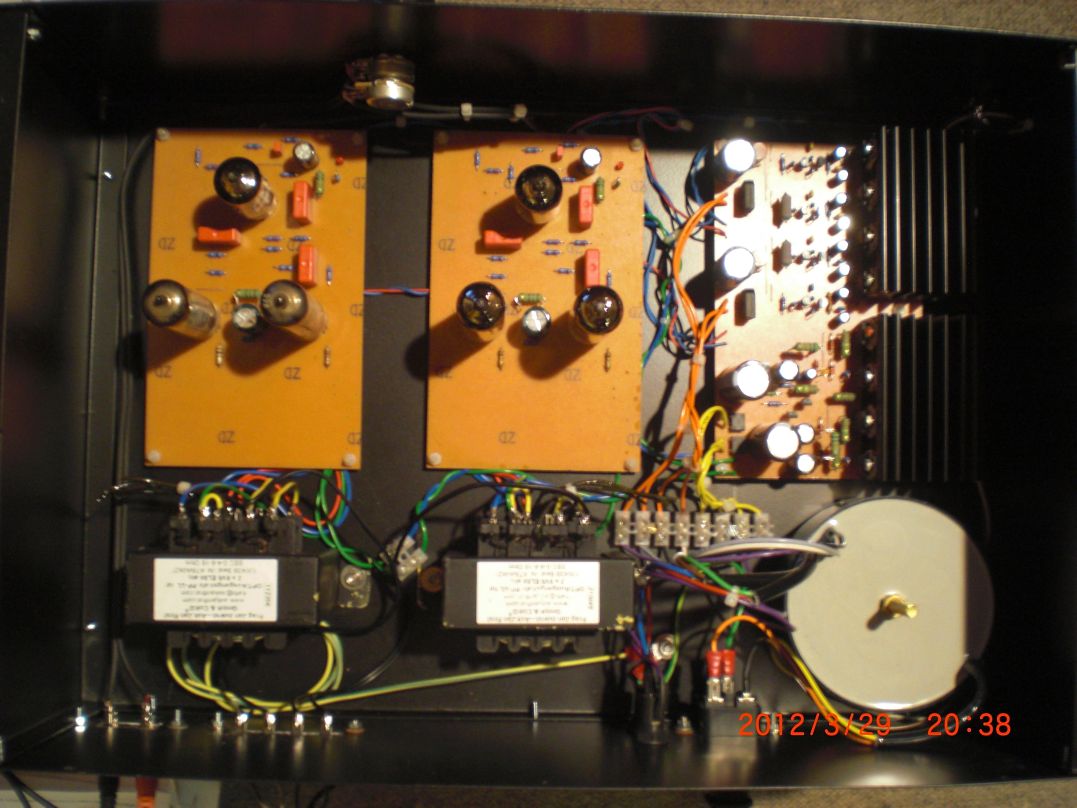

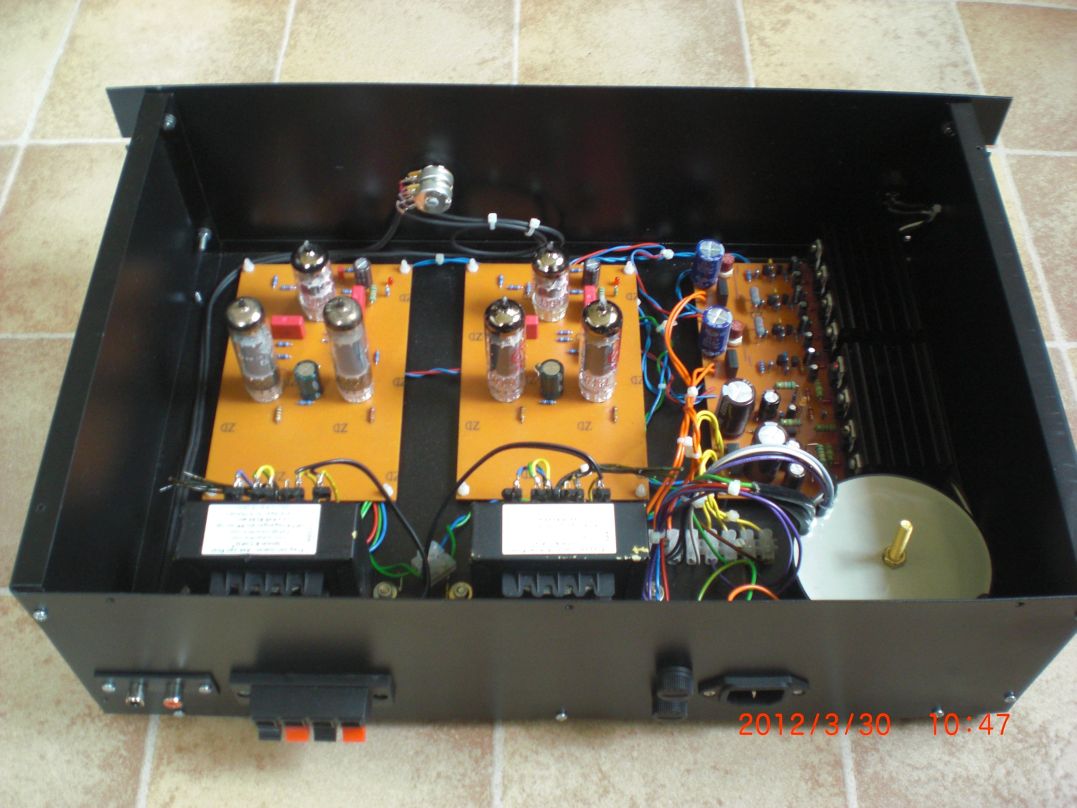

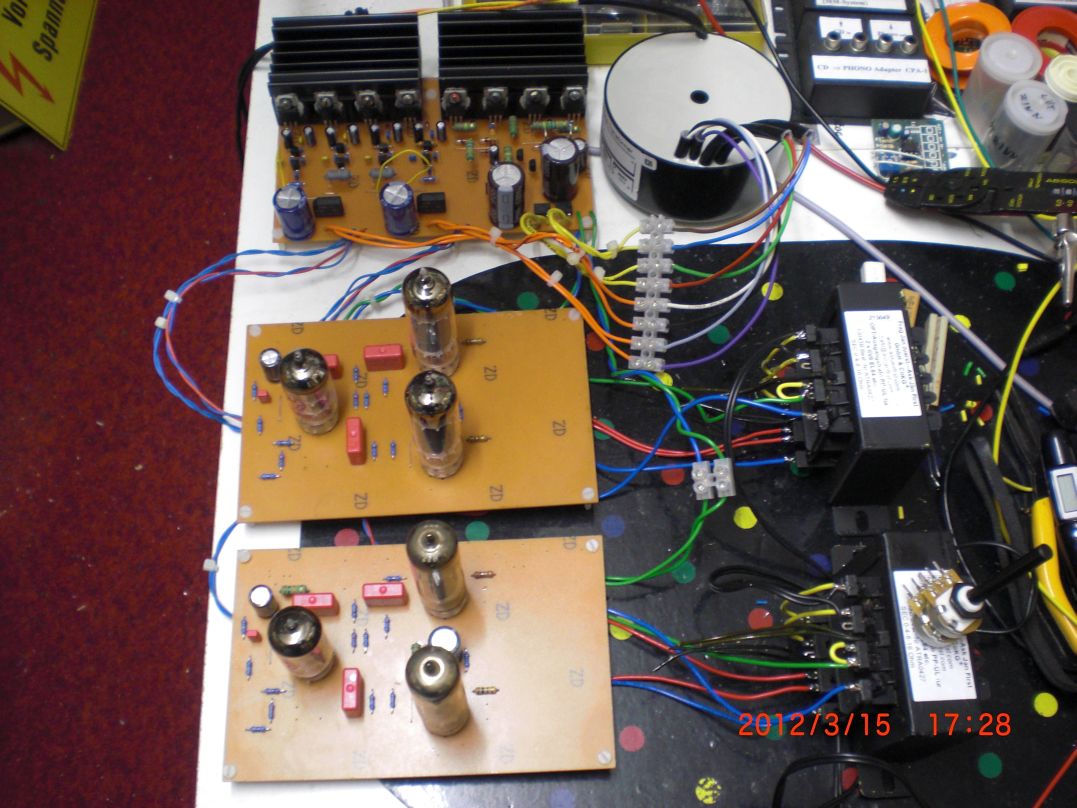

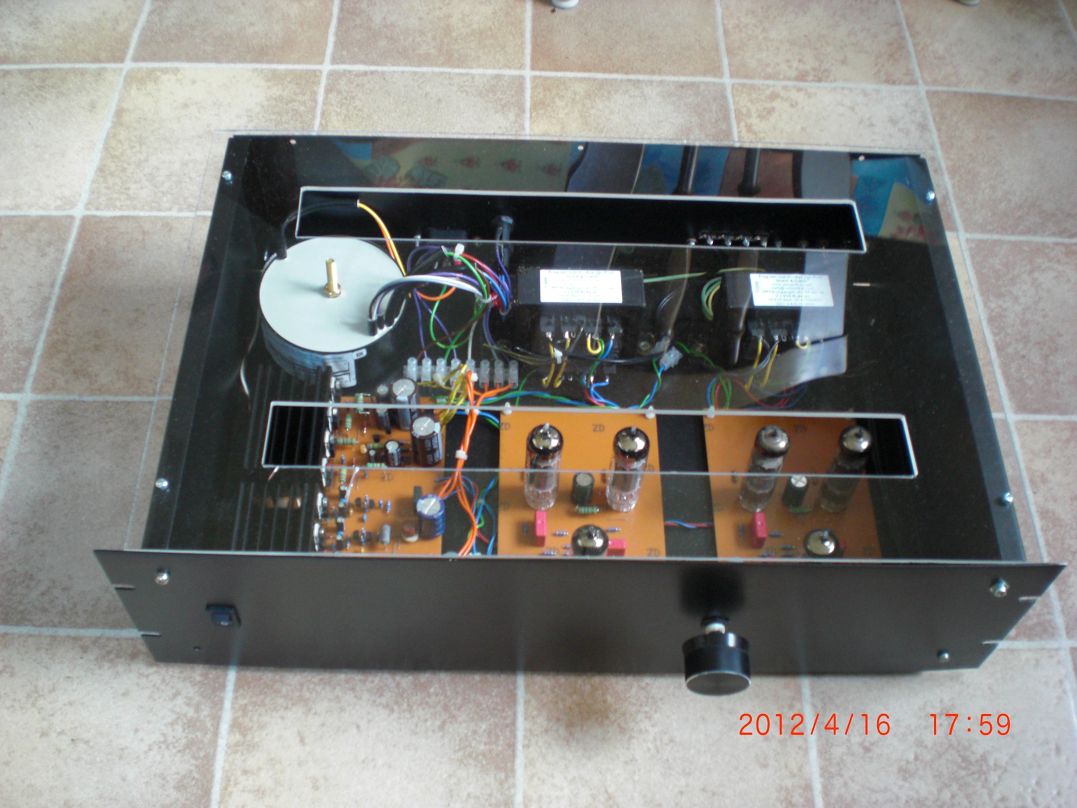

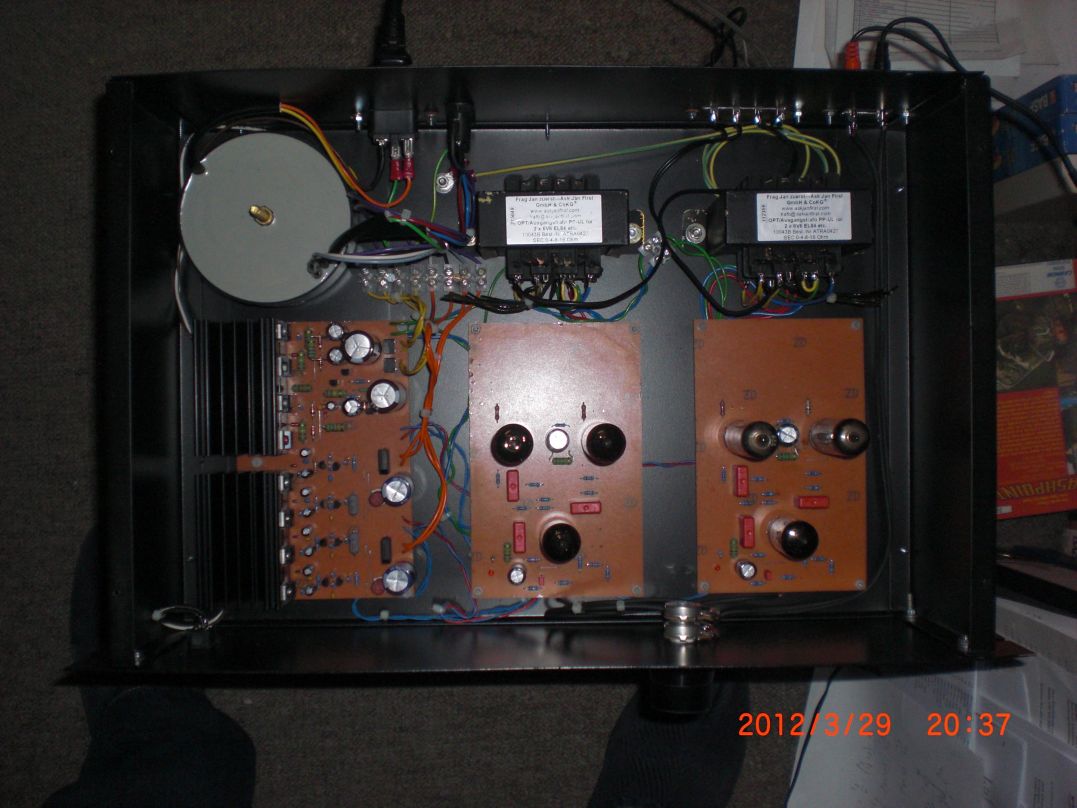

  Bild 9: Verst. Draufsicht   Bild 10: Verst. Draufsicht   Bild 11: Rückansicht   Bild 12: Vorderansicht

  Verstärker Eigenschaften (Kenndaten) - kurze Übersicht:        Vergleich: Messwerte Simulation und ermittelte Messwerte

  Leistungsaufnahme: ca. 105 W (ermittelt), Gehäuse: Pollin 19´´ Rack Gehäuse, Gewicht: 7kg

  Netztrafo: Pri.: 230 V, Sek.: 2 x 13,8 V, 2 x 250 V

  Netzteil: Heizspannung (Serienspeisung): 12,6 V, elektronische Stromregelung
                Versorgungsspannung Audioteil: verzögert (ca. 20 s), je Kanal  300 V (stabilisiert)

  Audioteil: Frequenzgang (3dB): 10 Hz - 25 KHz (gemessen)
                  Eingangsempfindlichkeit: 200 mV, Eingangswiderstand: 47 KW
                  Ausgangsleistung: ca. 2 x 10 W
