Röhrentechnik 5

Elektronik- u. Computer Links

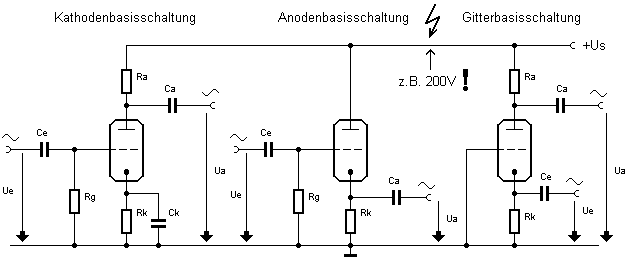

  Darstellung der allgemeinen Grundschaltungen:



  Eigenschaften der Grundschaltungen:

Eigenschaften Kathodenschaltung Anodenschaltung Gitterschaltung
Spannungsverstärkung Au < 1
Eingangswiderstand re ca. Rg re ca. Rg re ca. Rk
Ausgangswiderstand ra ca. 1/S ra ca. S * Ra
Phasenlage 180 Grad 0 Grad 0 Grad
