Transistor-Kennlinien 3

Elektronik- u. Computer Links

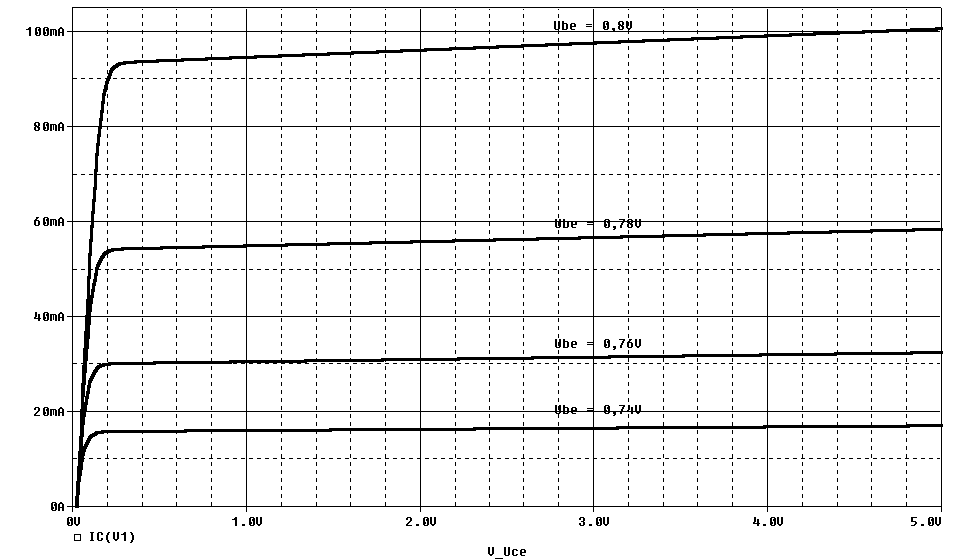

Ausgangskennlinienfeld IC = f (UCE) mit Parameter UBE des Transistors BC 548B

  Bei allen 4 Kennlinien wurde die Eingangsgröße UBE als Parameter verwendet, das heißt, dass hier der Spannungswert
  der Basis- Emitterspannung während des Messvorgangs konstant gehalten wurde. Für die unterste Kennlinie wurde ein
  Spannungswert von 0,74V verwendet.

  Zur Ermittlung des entsprechenden Spannungsverlaufs wurde die Kollektor- Emitterspannung UCE in diesem Beispiel von
  0V...5V erhöht (UBE = konst. = 0,74V).

  Die Spannungsverläufe der zweiten, dritten und vierten Kennlinie wurden mit Basis- Emitterspannungen von 0,76V; 0,78V
  und 0,8V aufgenommen.

  Wichtig: Bei allen Messungen gilt, dass die Verlustleistung des Transistors Ptot nicht überschritten werden darf.

  Für den Transistor BC548B gilt Ptot = 500mW. Ptot = UCE * IC + UBE * IB = (rund UCE * IC)

  Die Vereinfachung der oberen Gleichung gilt nur für kleine Basisströme.
