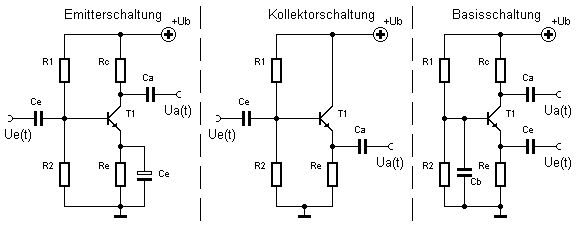

  Transistorgrundschaltungen:

  Wesentliche Eigenschaften der Transistorgrundschaltungen:

Grundschaltung Emitterschaltung Kollektorschaltung Basisschaltung
Eingangswiderstand mittel groß klein
Ausgangswiderstand groß klein sehr groß
Stromverstärkung groß groß klein
Spannungsverstärkung groß < 1 groß
Leistungsverstärkung sehr groß mittel groß
Grenzfrequenz niedrig niedrig hoch
Phasenverschiebung 180º 0º 0º

  * Auf Zahlenangaben innerhalb der Tabelle habe ich bewusst verzichtet, da je nach Schaltungstyp
    und Dimensionierung deutliche Abweichungen auftreten können. Es geht mir im wesentlichen um
    das generelle Verhalten der einzelnen Transistorstufen.
