Bestimmung der komplexen Übertragungsfunktion H(jw) eines Bandpasses - Teil 2



Berechnungsansatz, Vorüberlegungen

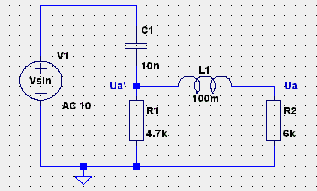

Nebenbedingung, Reihenschaltung aus R2 und L:

1. Bauelemente zusammenfassen

2. Berechnung des komplexen Spannungsteilers mit Hilfsgröße Ua´

3. Auflösung der Doppelbrüche

4. Multiplikation mit dem komplexen Spannungsteiler aus R2 und L

Hinweis:

Zur Vereinfachung der Berechnung, sollte immer eine Hilfsgröße (hier: Ua´) eingeführt werden.

Im Anschluss wird dann die komplexe Funktion mit dem komplexen Spannungsteiler aus R2 und L multipliziert.

Damit man nicht gleich zu Anfang frustriert an diese
zum Teil auch anspruchsvollen Aufgaben herangeht,
sollte man die Grundlagen der kompl. Rechnung
ausgiebig "trainieren"...

- - - Ausführliche, handschriftliche Berechnung - - -
