Einweggleichrichter 2

Elektronik- u. Computer Links

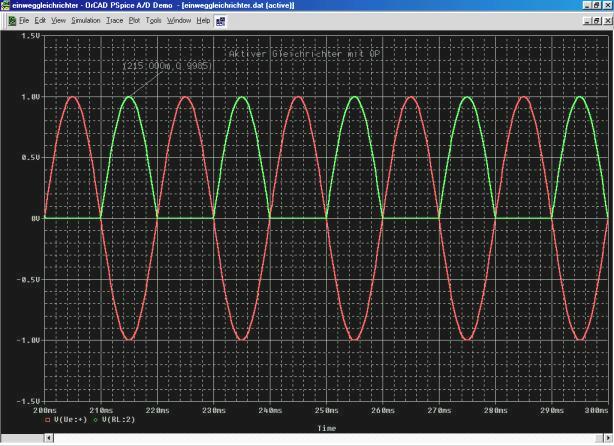

                 Bild2: Darstellung der Zeitfunktionen Ue(t) und Ua(t) am aktiven Einweggleichrichter

  Man erkennt an dieser Stelle deutlich, dass die Ausgangsspannung Ua(t) bei einer positiven Eingangsspannung Ue(t)
  unterdrückt wird. Die Diode V1 bewirkt durch die Gegenkopplung eine virtuelle Masse am invertierenden OP-Eingang.
  Da die Diode V2 bei einer negativen Ausgangsspannung des Operationsverstärkers sperrt, liegt nur die geringe
  Differenzspannung Ud am Ausgang vor. Der Spannungwert liegt z.B. bei ca. 200uV und ist abhängig von der
  Leerlaufverstärkung Vo.

  Möchte man auch die zweite Halbwelle im Ausgangssignal nutzen, so reicht eine gezielte Addition der
  Eingangsspannung Ue mit der Ausgangsspannung Ua des Einweggleichrichters.
  Wie dies realisiert wird, zeigt die nächste Seite - zur Anwendung kommt hier die Schaltung eines aktiven
  Vollweggleichrichters.
