Vollweggleichrichter 2

Elektronik- u. Computer Links

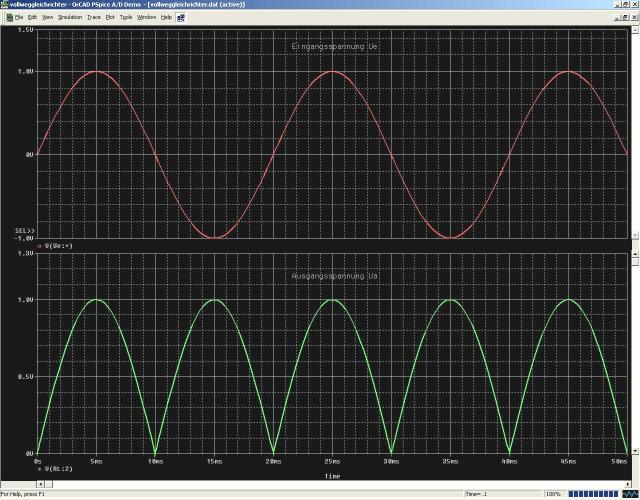

  Bild 4: Darstellung der Ein- und Ausgangspannung des Vollweggleichrichters

  Man erkennt deutlich, dass sich bei einer negativen Eingangsspannung eine positive Ausgangsspannung ergibt.
  Die negative Halbwelle wird sozusagen durch die geschickte Addition "nach oben geklappt".

  Um eine gute Gleichrichtung zu gewährleisten, sollten möglichst Operationsverstärker eingesetzt werden, die eine
  hohe Slew-Rate aufweisen. Somit werden auch höhere Frequenzen ohne Fehler im Bereich des Nullpunkts
  gleichgerichtet.
