Basisschaltung 1

Elektronik- u. Computer Links

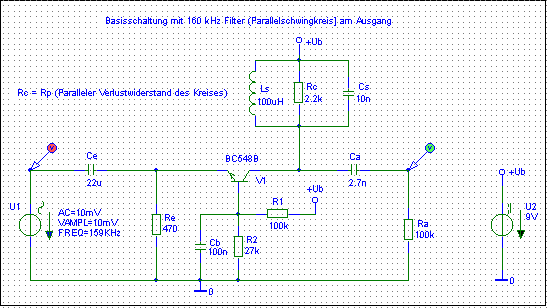

  Bild1: Basisschaltung mit Parallelschwingkreis am Ausgang

  1. Grundlegende Eigenschaften einer Basisschaltung:

  - sehr kleiner Eingangswiderstand re (z.B. 20 Ohm)
  - mittlerer bis großer Ausgangswiderstand ra (hier: ca. 2,2KOhm)
  - Stromverstärkung < 1
  - große Spannungsverstärkung Vu ( z.B. 100)
  - Phasenverschiebung 0 Grad
  - hohe obere Grenzfrequenz

  2. Anwendungsgebiete: HF- und UHF- Verstärker sowie Oszillatoren

  Als Abschluss sämtlicher Grundschaltungen wird an dieser Stelle die Basisschaltung mit ihren
  grundlegenden Eigenschaften besprochen. Als Beispiel wird ein Verstärker mit Parallelschwingkreis
  verwendet. Die anfängliche Berechnung des Arbeitspunktes wird auf der nächsten Seite dargestellt.
