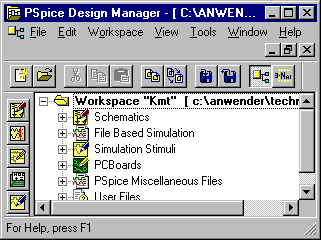

Bild1: PSpice Design Manager Bild2: Schaltbild Editor Schematics

  Das Simulationsprogramm PSpice:

  Auf dieser Seite möchte ich all denen, die sich mit der angewandten Elektronik beschäftigen das Programm PSpice
  vorstellen. Eine interessante Möglichkeit elektronische Schaltungen auf "Herz und Nieren" zu untersuchen.
  Das Programm führt eine vollständige Analyse der entwickelten Schaltung durch, so dass man zumindest vorab ein
  simuliertes Ergebnis einzelner Spannungs- bzw. Stromwerte oder gar eines Frequenzgangs erhält.
  Die PSpice- Version 9.1 ermöglicht neuerdings eine Überschreibung der Schaltzeichenbibliothek. Somit stehen einem
  nun auch die europäischen Symbole zur Verfügung und zusätzliche Bauteilbibliotheken (LED, BC-Transistortypen,

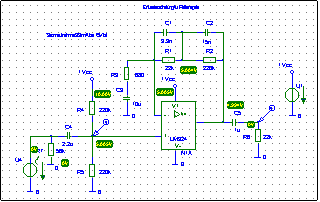

  Drehstromnetz (Trafo)).  Im rechten Beispiel habe ich einen Entzerrer- Vorverstärker dargestellt. Die Schaltung wurde mit
  dem Schaltplaneditor Schematics gezeichnet.

  Folgende Analysen werden nun anhand von PSpice durchgeführt:

  - Darstellung von Strom- und Spannungswerten
  - Darstellung des Frequenzgangs (Ausgangsspannung und Eingangsspannung)
