  Frequenzverhalten der Spannungsverstärkung Au einer Kollektorschaltung:

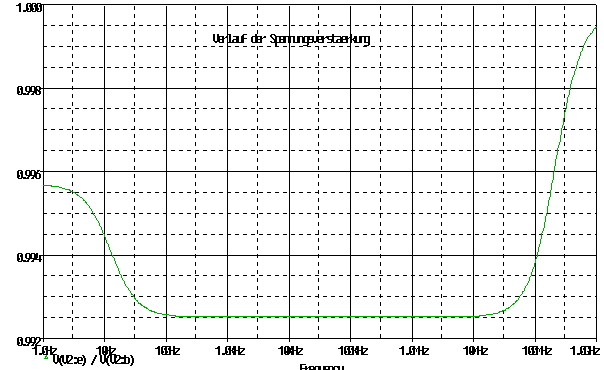

  Bild1: Spannungsverstärkung Au im Frequenzbereich von 1Hz...1GHz

  An dieser Stelle mögen sich viele Fragen, warum eine Darstellung der Spannungsverstärkung Au
  der Kollektorschaltung überhaupt notwendig ist - ganz einfach ausgedrückt, es ist reine Neugier gewesen.

  Man erkennt sehr deutlich, dass sich die Verstärkung Au nicht konstant verhält.
  Im unteren Frequenzbereich bewirkt der erhöhte Emitterwiderstand eine größere Verstärkung.
  Im Frequenzbereich > 20MHz bewirkt der kleinere, kapazitive Blindwiderstand der
  Basis-Emitter-Kapazität einen Anstieg der Verstärkung Au gegen 1.

  Das Beispiel zeigt deutlich, dass man parasitäre Kapazitäten nicht unterschätzen sollte.
