  Phasenverlauf der Gesamtschaltung:

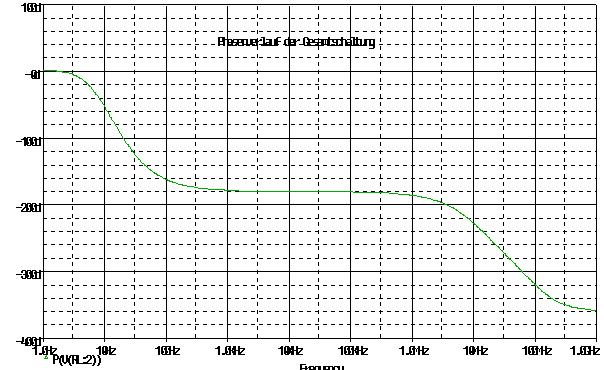

  Bild1: Phasenverlauf der Gesamtschaltung

  Anhand der Simulation zeigt sich, dass der Phasenwinkel im Bereich und außerhalb der
  Grenzfrequenzen erheblich von -180 Grad abweicht.

  Die Ursache liegt in dem großen Einfluss der Ein- und Ausgangskondensatoren (Koppelkondensatoren).
  Eine Phasenverschiebung von ca. -180 Grad erreicht man nur im Nutzfrequenzbereich.
  In diesem Frequenzbereich ist der Einfluss der Koppelkondensatoren auf die Phasenlage am geringsten.
  Bei dieser Schaltung liegt der Nutzfrequenzbereich zwischen ca. 100Hz...1MHz.
