Operationsverstärker 1

Elektronik- u. Computer Links

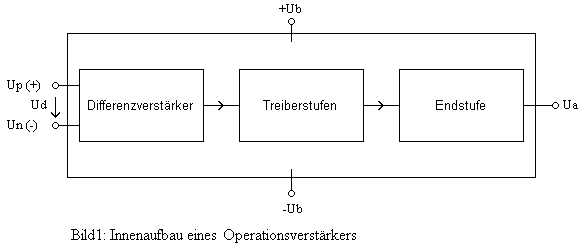

  1) Grundsätzlicher Aufbau eines Operationsverstärkers

  2) Eigenschaften (Kennwerte)

  Offsetspannung:
  Temperatur- oder herstellungsbedingte Abweichungen der Eingangsruheströme des Differenzverstärkers
  bewirken eine Spannungsdifferenz zwischen den Eingängen. Ein Abgleich (wenn erforderlich) auf Ua = 0V
  erfolgt durch eine externe Beschaltung mittels Potentiometer.

  Offsetstrom:
  Hierunter versteht man die Differenz der beiden Eingangsströme des Operationsverstärkers.

  Eingangsstrom (input bias current):
  Hierunter versteht man den im linearen Betrieb in die Eingänge fließenden Strom.
  Ideal: 0A; Real: einige Nano- bis Mikroampere
