OP-Diffamp 4

Elektronik- u. Computer Links

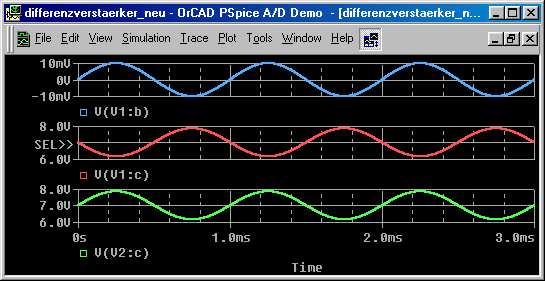

  Die dargestellten Simulationsergebnisse zeigen, dass die Spannungen an den Kollektoren eine
  unterschiedliche Phasenlage aufweisen. Es liegt eine Mischspannung vor, die um ihr Ruhepotenzial
  von 7V schwingt.

  Das Simulationsergebnis ist wie folgt anzusehen:

  - festgelegte Generatorfrequenz f = 1kHz => TP = 1ms

  V(V1:b): Eingangspannung am Transistor T1 mit einer Amplitude von 10mV
  V(V1:c): Ausgangsspannung am Kollektor von T1
  V(V2:c): Ausgangsspannung am Kollektor von T2

  Man erkennt deutlich ,dass die Phasenlage des angesteuerten Transistors T1 um 180 Grad versetzt ist.
  Die Phasenlage des gegenüberliegenden Transistors T2 entspricht der Eingangsspannung.

  Das prinzipielle Verhalten einer Differenzverstärkerstufe wurde bereits zuvor geschildert.
  Eine Simulation sagt mehr aus als 1000 Worte, ersetzt aber nicht die praktischen Erfahrungen.
  Deshalb ist eine Spannungsmessung an einer aufgebauten Schaltung immer noch am effektivsten.
