OP-Aufbau 3

Elektronik- u. Computer Links

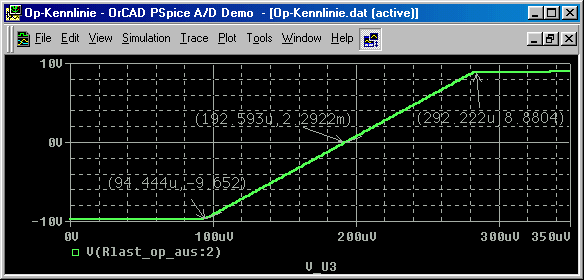

  Für die Simulation wurde die Spannung U3 von 1...350uV erhöht.

  Man erkennt deutlich, dass eine Eingangsspannungsänderung von ca. 100uV
  am nichtinvertierendem Eingang am Ausgang einen Spannungssprung auf ca. 10V (8,8V) ermöglicht.
  Da die Kennlinie nicht im Ursprung (bei 0Volt) beginnt, ist von einer geringen Offsetspannung
  auszugehen.

  Die Differenzspannung zwischen den beiden Pfeilmarkierungen beträgt ca. 98uV.
  Für eine Komparatorschaltung muss diese Spannungsdifferenz mindestens eingehalten werden,
  sonst ergibt sich nicht die volle Ausgangsspannung.
