Beispiel des Pegelverhaltens einer Antennenanlage

  Um das Pegelverhalten einer kompletten Antennenanlage besser zu verstehen, sollte man sich folgendes klarmachen.

  Wie groß sind die Verluste in dB innerhalb der Anlage bis zur (un)günstigsten Anschlussdose?

  a) Verteilerverluste (Verteildämpfung) z.B. 3...4dB

  b) Verluste des Koaxialkabels in (dB/m)
      Richtwert ca. 0,15dB/m (VHF-Bereich) und 0,4dB/m (UHF-Bereich)
      Wichtig: Abhängig von der Qualität des Koaxialkabels

  c) Durchgangs- und Anschlussdämpfung der Antennensteckdosen  (z.B. 2,5dB/10dB)

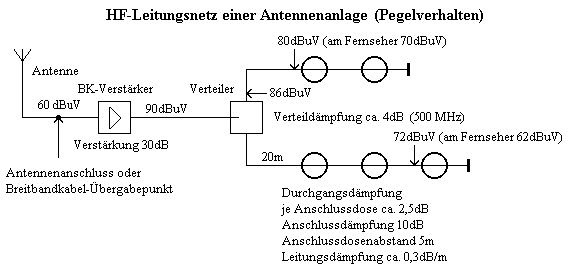

  Grafische Darstellung einer Empfangsanlage:

  Der zulässige Pegelbereich an einer Antennensteckdose liegt zwischen 60 und 90dBµV.
