Pegelrechnung 2

Elektronik- u. Computer Links

  Als erstes Beispiel wird eine Audio-Übertragungsstrecke dargestellt.

  Als Eingangswiderstand (Line In) der nachgeschalteten Endstufe kann ein Widerstandswert von 47...100KOhm
  angenommen werden. Das Audio-Signal wird durch einen Vorverstärker von 5mVrms (Mikrofon) auf einen Spannungswert
  von 500mVrms angehoben.

  Die angeschlossene Zuleitung sorgt für eine Signal-Dämpfung.

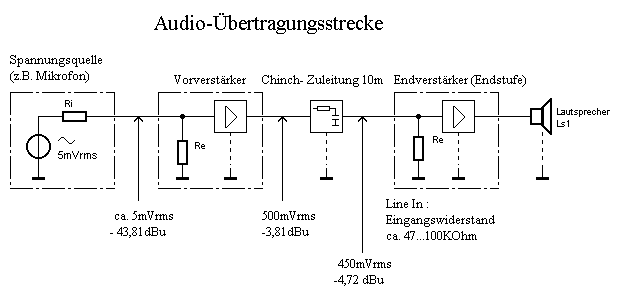

  Die hier aufgeführte Schaltung zeigt das Pegelverhalten an verschiedenen Messpunkten der Übertragungsstrecke.
  Als Referenzpegel wurden 775mVrms gewählt. Eine Angabe in dBu ist nicht immer von Vorteil, da oft Pegel in dBV
  angegeben werden. Die Umrechnung von dBu nach dBV erfolgt durch Subtraktion von 2,21dB. (dBV = dBu - 2,21)

  Ich habe dieses Beispiel gewählt, da es hiermit möglich ist, die Skaleneinteilung des VU-Meters
  (Volume-Unit-Meter) zu verstehen.
