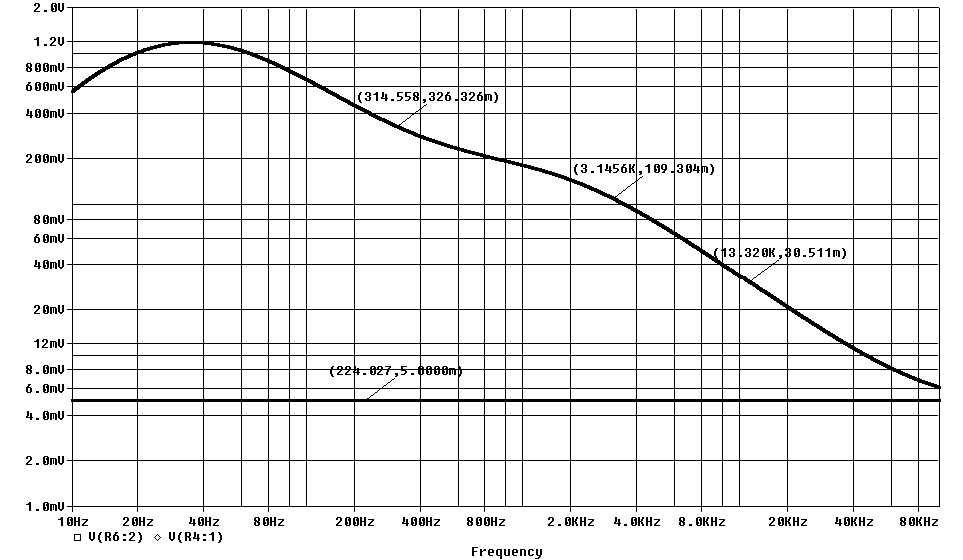

  Als erstes wird nach der Setupeinstellung die Simulation gestartet. Im unteren Diagramm
  erkennt man den Verlauf der Entzerrerkennlinie. Die zur Entzerrung nötigen Eckfrequenzen
  von (314Hz, 3.144Hz, 13.333Hz) wurden durch Markierungspunkte hervorgehoben.
  Hier nun die unter dem Programm Probe ausgeführte Frequenzgangdarstellung:

  Frequenz- und Amplitudengang des Entzerrer-Vorverstärkers

  Simulation digitaler Schaltungen:

  Selbstverständlich ist auch die Simulation digitaler Schaltungen möglich.
  Im unteren Beispiel wurde eine Analyse einer gemischten Schaltung durchgeführt -
  digitale und analoge Bauelemente. Hier ist deutlich zu erkennen, dass PSpice eine
  getrennte Anzeige von Spannungs- bzw. Stromwerten und logischen Zuständen durchführt
  (siehe unterer Teil des Bildes).

  Es ist wirklich bemerkenswert was dieses Programm leistet und dabei macht es keine
  Fehler. Die unterschiedlichen Belastungsfälle an den Ausgängen der oberen Nand- Gatter
  zeigen deutlich, dass ein zu niedriger Ohmwert (hier 100 Ohm) am unteren Gatter einen
  undefinierten Spannungspegel hervorruft. Solche Fehlerquellen werden nun von PSpice
  erkannt und nicht erst in der aufgebauten Schaltung - eine erhebliche Zeitersparnis.

  Ich wünsche nun allen viel Erfolg beim Simulieren der ersten Schaltung...
