Impedanz Ze

Elektronik- u. Computer Links


  Eingangsimpedanz Ze in Abhängigkeit von der Eingangsfrequenz:

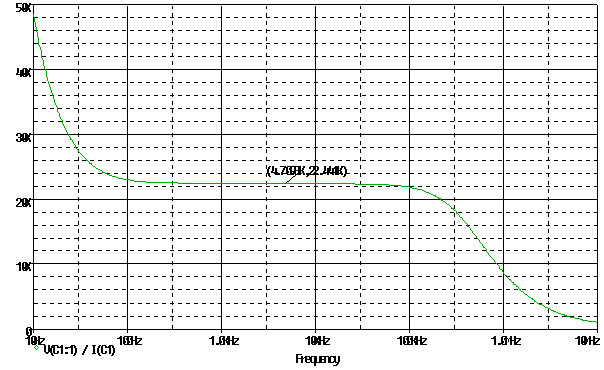

  Bild1: Verlauf der Eingangsimpedanz Ze im Frequenzbereich von 10...10MHz

  Interessant bei diesem Simulationsergebnis sind die Abweichungen der Eingangsimpedanz
  bei der unteren und oberen Grenzfrequenz. Es zeigt sich, dass der kapazitive Blindwiderstand
  der Kopplungskondensatoren (C1 u. "Ce") hier noch einen zu großen Wert aufweist.
  Dadurch erhöht sich die Eingangsimpedanz Ze erheblich. Die simulierte Impedanz beträgt im
  Nutzfrequenzbereich ca. 22,44KOhm. Im oberen Frequenzbereich wirken sich die parasitären
  Kapazitäten der Transistorstufe aus und bewirken eine Verringerung der Eingangsimpedanz (Ze).

  Zur Erinnerung hier noch einmal der berechnete Eingangswiderstand:
