Emitterschaltung 6

Elektronik- u. Computer Links

  - Darstellung der Ein- und Ausgangssignale des Verstärkers

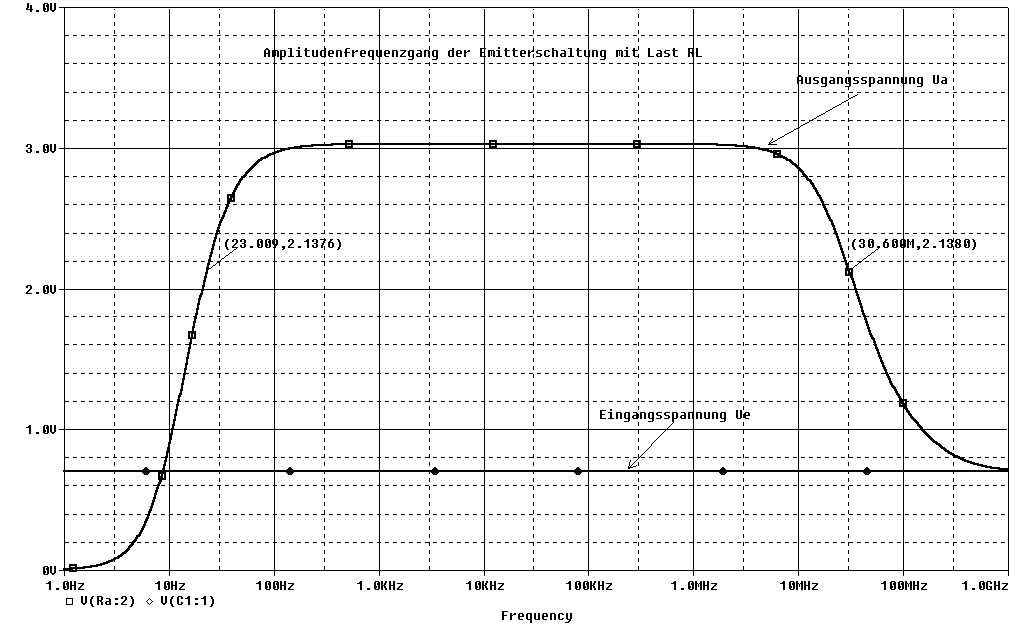

  - Darstellung des Amplituden- und Frequenzgangs

  - Darstellung des Temperaturverhaltens der Emitterstufe

  - Darstellung des Klirrfaktors und des Ausgangsspektrums am Lastwiderstand

  - Darstellung des Phasenverlaufs (mit Koppelkondensatoren)

  - Darstellung des Phasenverlaufs anhand von Zeitsignalen

  - Darstellung der Eingangsimpedanz bei unterschiedlichen Frequenzen.

  Fazit:

  Man erkennt an den bereits vorangegangenen Berechnungen, dass die Praxis einem
  oftmals einen Strich durch die Rechnung macht. Das schöne in der heutigen Zeit ist die
  Verwendung von Simulationstools, die einen erheblichen Rechenaufwand ersparen können.
  Das bedeutet nicht, dass man sich ohne Berechnung eine Schaltung "zusammenbasteln"
  sollte.

  Eine Erprobung der Schaltung mittels eines diskreten Aufbaus und anschließende
  Messungen sind unabdingbar.

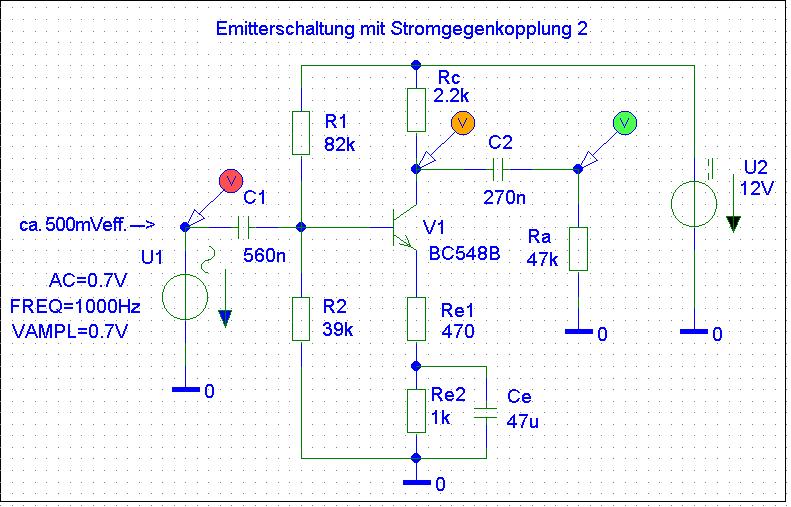

  Zum Schluss hier noch einmal der vollständig entworfene Verstärker in Emitterschaltung.
