  Frequenzspektrum der Ausgangsspannung an Ra:

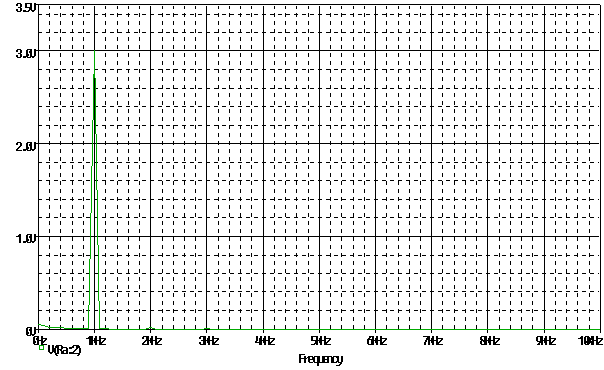

  Bild1: Fourier-Analyse der Ausgangsspannung an Ra

  Man erkennt sehr gut, dass der Oberwellenanteil im Ausgangssignal stark reduziert ist.
  Die Ursache liegt in der eingesetzten Gegenkopplung durch Re.

  Das Programm PSpice bietet auch an dieser Stelle wieder eine erhebliche Erleichterung, da eine
  Berechnung des Klirrfaktors "relativ" aufwendig ist. Selbstverständlich kann man sich die Mühe machen
  und sämtliche Oberwellen zu der gesamten Anzahl (mit Grundschwingung) betrachten.

  - PSpice verkürzt nur den Aufwand

  Das Programm stellt im so genannten Output-File sämtliche Amplituden und Phasenwinkel der
  Oberwellen dar. Der Klirrfaktor wird ebenfalls berechnet.
