Ue, Uc und Ua

Elektronik- u. Computer Links

  Darstellung verschiedener Messspannungen der Emitterschaltung:

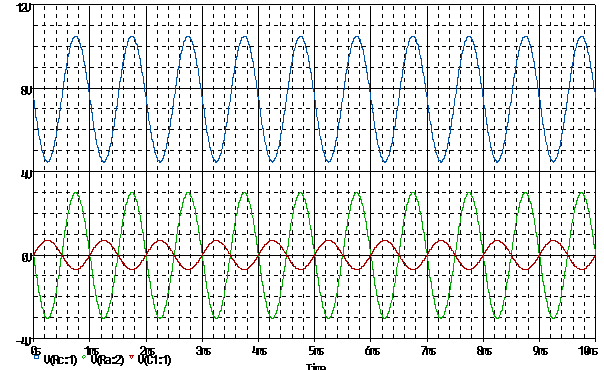

  Bild1: Gesamtdarstellung der Spannungen Ue(t), Uc(t) und Ua(t)

  Früher stellte ich mir oftmals die Frage, ob am Kollektor eine Mischspannung oder eine Wechselspannung anliegt.

  Antwort:

  Am Kollektor besteht nur die Möglichkeit einer Mischspannung.
  Die Kollektorspannung schwankt verstärkt und um 180 Grad phasenverschoben
  um ihren Ruhearbeitspunkt (AP). Bei der Testschaltung liegt dieser bei ca. 7,53V.
