Temperaturverhalten

Elektronik- u. Computer Links


  Darstellung des Temperaturverhaltens der Kollektorspannung:

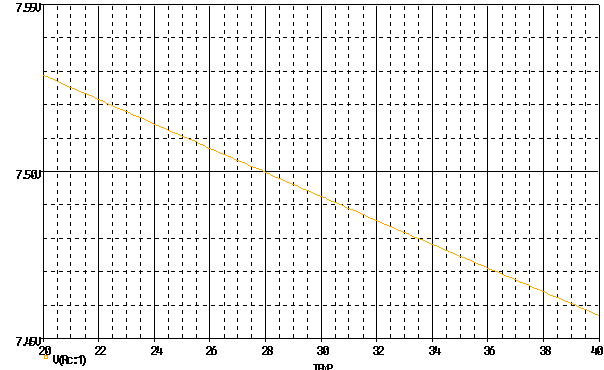

  Bild1: Temperaturverhalten der Spannung Uc im Bereich von 20...40 Grad

  Das Programm PSpice löst diese Aufgabe durch einen so genannten DC-Sweep.
  Es wird jede Kollektorspannung Uc für die neue Temperaturvorgabe berechnet.
  Als Beweiß für die Richtigkeit wird an dieser Stelle der formelmäßige Zusammenhang dargestellt.
