Fensterkomparator 2

Elektronik- u. Computer Links

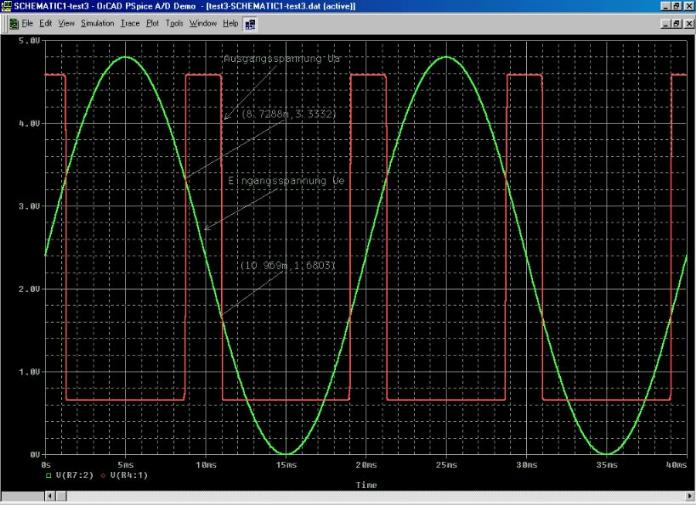

      Bild 2: Darstellung der Ein- und Ausgangsspannung des Fensterkomparators

  Anhand der dargestellten Zeitfunktionen Ue(t) und Ua(t) lässt sich die Wirkungsweise eines Fensterkomparators sehr gut
  veranschaulichen. Man erkennt deutlich den Fensterbereich der Ausgangsspannung. Dieser liegt bei der hier
  vorgestellten Schaltung zwischen 1/3 - und 2/3 UB.

  Die Ausgangsspannung Ua(t) erreicht allerdings nicht die volle Höhe der Betriebsspannung, da der verwendete
  Operationsverstärker keine Rail to Rail Ausgangsstufe besitzt. Es ergeben sich in der oberen Sättigungsgrenze ca. 4V.
  Die Dioden D1 und D2 sind infolgedessen leitend. Die Ausgangsspannung wird lediglich um 0,7V
  angehoben. Somit ergibt sich ein Maximalwert von ca. 4,7V.
