Fensterkomparator 1

Elektronik- u. Computer Links

  Bei einem Fensterkomparator werden die Spannungswerte der Eingangsspannungsquelle
  (V2) innerhalb eines bestimmten Bereichs (Fenster) mit den vorgegebenen
  Referenzspannungen am Spannungsteiler verglichen.

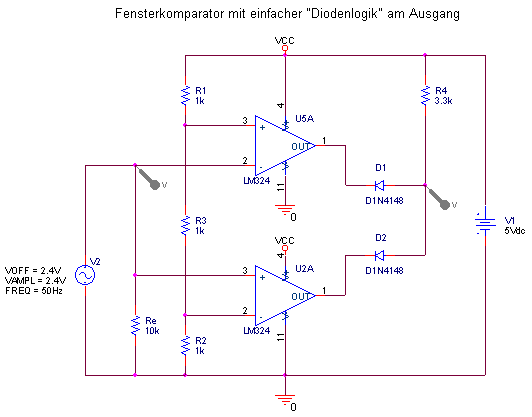

  Betrachtet man die obige Schaltung, so ergibt sich folgende Funktion:

  Überschreitet das Sinussignal der Eingangsgröße den Referenzwert an R3, so
  schaltet der obere Komparator die Ausgangsspannung auf nahezu 0V. Die Diode D1
  wird somit auf Masse geschaltet. Infolgedessen sinkt die Ausgangsspannung am Fußpunkt
  von R4 auf ca. 0,7V. Unterschreitet die Eingangsspannung den Referenzwert an R2,
  so schaltet der untere Komparator ebenfalls gegen 0V. Die Ausgangsspannung sinkt
  auch hier infolge der Diode D2 auf ca. 0,7V ab. Liegt die Eingangsspannung zwischen den
  vorgegebenen Referenzwerten bleibt die Ausgangsspannung beider Komparatoren auf ca.
  +UB. Die Zeitfunktionen der Ein- und Ausgangsspannung werden auf der nächsten Seite
  dargestellt.
