Impedanzwandler 1

Elektronik- u. Computer Links

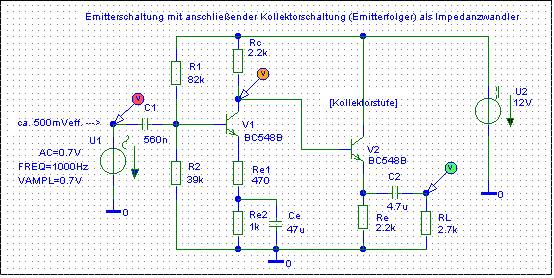

  Emitterschaltung mit anschließender Kollektorschaltung als Impedanzwandlerstufe:



  Allgemeine Eigenschaften einer Kollektorschaltung (Emitterfolger):

  - Spannungsverstärkung < 1 (z.B. 0,95...0,99)

  - Eingangswiderstand re groß (z.B. 100K)

  - Ausgangswiderstand ra klein (z.B. 20 Ohm)

  - Die Phasenlage zwischen Ua und Ue beträgt 0 Grad

  Eine Kollektorschaltung wird z.B. dort eingesetzt, wo eine Beeinflussung des Verstärkungsfaktors
  bzw. eine zu niederohmige Grundlast (Lastwiderstand RL) vermieden werden soll.
  Der Emitterfolger setzt den niedrigen Ausgangswiderstand sozusagen herauf
  ( z.B. auf 100KOhm oder höher).

  Auf der nächsten Seite wird auf die Berechnung und später auch auf die Simulation der obigen Schaltung eingegangen.
  Entscheidend ist an dieser Stelle die Auslegung der Kollektorstufe.
