Impedanzwandler 2

Elektronik- u. Computer Links

  Beachten muss man hierbei folgenden Hintergrund:

  1) Da IB2 sehr klein ist, kann der Basisstrom von Transistor 2 vernachlässigt werden.
      Bei großen Kollektorströmen Ic2 kann sich eine kleinere Stromverstärkung B2 negativ
      auf die Kollektorspannung von T1 auswirken. Ursache hierfür ist der Anstieg des
      Basisstroms IB2. Im allgemeinen kann man diesen Einfluss jedoch vernachlässigen.

  2) Der Klirrfaktor k ist abhängig vom Ruhestrom Ic2 und RL.
      Einen formelmäßigen Zusammenhang findet man hierzu im Tietze/Schenk.
      Die folgende Näherung gilt für 1/S << RL << Re.
      Um die Signalverzerrung gering zu halten, wird der Klirrfaktor der Kollektorschaltung
      mit 0,1% festgelegt.

      Bei dem Emitterfolger wird ein Lastwiderstand von 2,7K verwendet, der erforderliche
      Ruhestrom Ic2 beträgt dann 1,67mA..

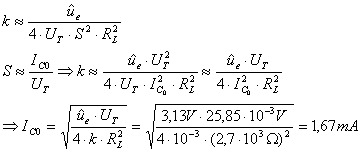

  Rechenweg zur Bestimmung des erforderlichen Kollektorstroms IC2:

  Nach den Vorüberlegungen lässt sich anschließend eine Dimensionierung der
  Kollektorschaltung durchführen.
