Impedanzwandler 3

Elektronik- u. Computer Links

  Mit einem Kollektorstrom gleich bzw. größer 1,67mA ist ein günstiger Arbeitspunkt gewählt.
  Die zusätzliche Verzerrung des Eingangssignals ist somit sehr gering.
  Bei der Emitterfolgerstufe wird jetzt ein Ruhestrom von 3mA festgelegt

  Der nachfolgende Rechenweg zeigt, dass nur wenige Schritte notwendig sind, um die wesentlichen
  Eigenschaften bzw. Bauelemente zu berechnen.

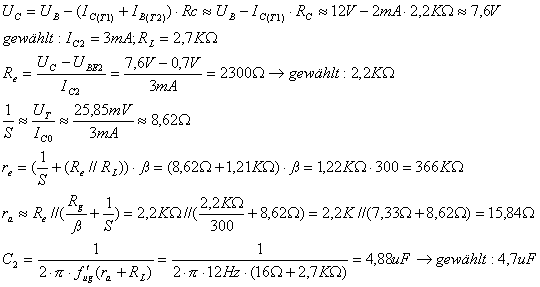

  Rechenweg zur Bestimmung von Re, re, ra und C2:

  Die Diagramme über Spannungsverstärkung, Frequenzgang und andere findet man auf der nächsten Seite.
