Frequenzgang

Elektronik- u. Computer Links


  Darstellung des Amplituden- und Frequenzgangs der Gesamtschaltung:

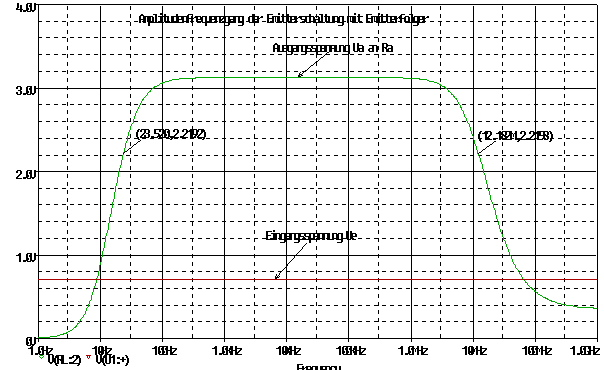

  Bild1: Amplitudenfrequenzgang der Gesamtschaltung

  Durch die gezielte Berechnung der Kondensatorwerte ergibt sich für die untere Grenzfrequenz
  ein Wert von ca. 23Hz. Die parasitären Kapazitäten der Emitterschaltung und die Eingangskapazität
  der Kollektorschaltung bewirken eine obere Grenzfrequenz von ca. 12MHz.
  Daraus ergibt sich eine Bandbreite (fgo - fgu) von ca. 12MHz.
  Die Spannungsverstärkung erreicht einen Wert von ca. 4,47.

  Durch den Einsatz der Kollektorschaltung erhöht sich die Spannungsverstärkung
  von 4,33 (Emitterschaltung mit RL) auf 4,47 (bei re = 366KOhm).
  Die Eingangskapazität des Emitterfolgers bewirkt allerdings eine geringere Bandbreite.
  Die Ursache hierfür ist der sehr kleine Eingangswiderstand re bei hohen Frequenzen.
