Phasenlage 3

Elektronik- u. Computer Links

  Phasenlage einer Emitterschaltung unter dem Einfluss der Koppelkondensatoren:

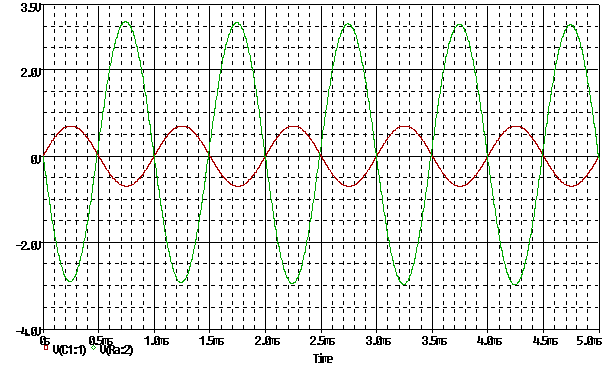

  Bild3: Simulation von Eingangs- und Ausgangsspannung bei einer Frequenz von 1kHz

  Die Simulation der Zeitsignale zeigt einen Phasenwinkel von - 180 Grad.

  Der Verstärker erreicht seine maximale Spannungsverstärkung.
