  Phasenlage einer Emitterschaltung unter dem Einfluss der Koppelkondensatoren:

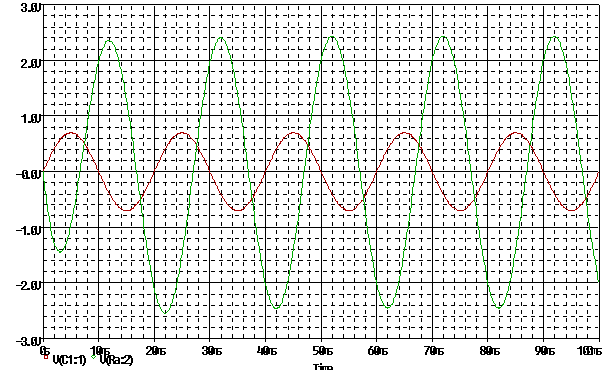

  Bild2: Simulation von Eingangs- und Ausgangsspannung bei einer Frequenz von 50Hz

  Die Simulation der Zeitsignale zeigt einen deutlich kleineren Phasenwinkel.
  Der Verstärker erreicht durch die höheren Blindwiderstände der Kondensatoren noch nicht
  seine maximale Spannungsverstärkung.

  Im Nutzfrequenzbereich von z.B. 1KHz erzielt man eine Phasenverschiebung von ca. -180 Grad.
  Der Verstärkungsfaktor Au erreicht nun seinen maximalen Wert.

  Auf der nächsten Seite gibt es hierzu noch einmal die Darstellung der Zeitsignale.
