  Grenzfrequenz:

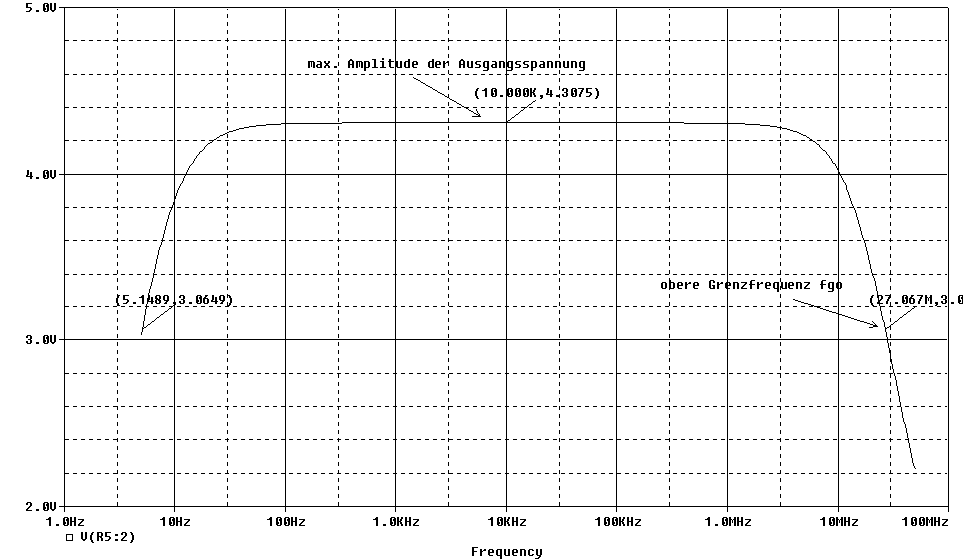

  Eine Erhöhung der Frequenz des Eingangssignals eines Transistorverstärkers bewirkt
  eine Verringerung der Ausgangsamplitude bei höheren Frequenzen. Bei der so genannten
  oberen Grenzfrequenz sinkt die Ausgangsspannung um ungefähr 3dB (0,707*Ue) ab.

  Ursache für diesen Effekt sind die Rückwirkungskapazität CCB0 sowie Eingangskapazität
  CBE.


  Transitfrequenz:

  Die Frequenz, bei der die Stromverstärkung auf 1 abgesunken ist, wird Transitfrequenz fT
  genannt.

  Transistorgrenzwerte:

  Spannungsgrenzwerte:

  - Emitter-Basis-Sperrspannung UEB0 bei offenem Kollektoranschluss max. 5...8V.

  - Kollektor-Basis-Sperrspannung UCB0 (max. einige hundert Volt).

  - Kollektor-Emitter-Spannung bei offener Basis UCE0 (etwas geringer als UCB0)

  Stromgrenzwerte:

  - max. Kollektorstrom ICMAX

  - max. Basisstrom IBMAX

  Temperaturgrenzwerte:

  - max. Sperrschichttemperatur Theta j

  - max. Lagerungstemperatur Theta s
