Basisschaltung 3

Elektronik- u. Computer Links

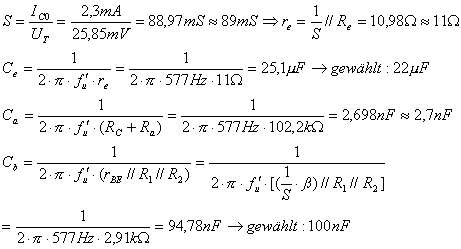

  4. Bestimmung der Kopplungskondensatoren Ce, Ca und Cb:

  Nachdem sämtliche Widerstände zur Arbeitspunkteinstellung bestimmt worden sind,
  gehen wir nun auf die Berechnung der Kopplungskondensatoren ein. Zugrunde gelegt
  wird hier eine untere Grenzfrequenz von ca. 1KHz. Da es durch die drei Kapazitäten
  Ce, Ca und Cb zu einer leichten Verschiebung des 3dB Punktes kommt gilt folgender
  Ansatz:  fú = fu/(Wurzel 3)

  Auf der folgenden Seite wird nun noch einmal die vollständige Ausgangsschaltung
  dargestellt.
