Tiefpass 2

Elektronik- u. Computer Links

  Zuerst sollte sich jeder überlegen welche Formel(n) hierzu nötig sind.
  Betrachtet werden an dieser Stelle nur die Beträge der Blind- und Scheinwiderstände.
  Auf die komplexe Darstellung der Übertragungsfunktion verzichte ich bewusst

  Ein formelmäßiger Zusammenhang lässt sich recht einfach anhand der Spannungsteilerregel
  herleiten.

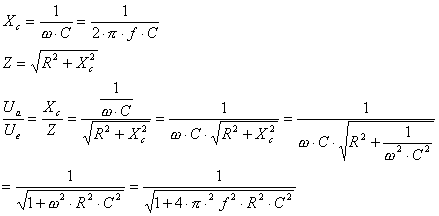

  Herleitung der Grundformel:


  Wer sich für den komplexen Zusammenhang der Übertragungsfunktion interessiert,
  kann ihn an dieser Stelle einsehen.

  Nachdem die Grundformel bekannt ist, sollte man sich nun überlegen, wie man den
  berechneten Wert grafisch mit einem Achsenkreuz darstellen kann.

  1) Welche C-Befehle sind hierfür notwendig?
  2) Wie lädt und initialisiert man den Grafiktreiber?
  3) Welche Auflösung gilt für den verwendeten Grafiktreiber (hier:egavga.bgi)
  4) Welche Abstände der Koordinatenachsen lege ich fest?
  5) Wie lege ich den Startpunkt der grafischen Darstellung mit "putpixel" fest?
