Emitterschaltung 2 |
|
|
Elektronik- u. Computer Links |
Um den Unterschied zwischen den Berechnungen und dem letztendlichen Simulationsergebnis zu verdeutlichen, wird ein Vergleich durchgeführt. Dieser wird zeigen, dass man bei der Wahl der Widerstandsnormwerte (z.B. E12-Reihe) ein bisschen Spielraum hat. Aufgabe: Dimensionieren Sie einen Verstärker in Emitterschaltung nach folgenden Vorgaben: UB = 12V; Ico = 2 mA; ß = B = 300; Uc = 7,5V; U(Re) =3V; IQ

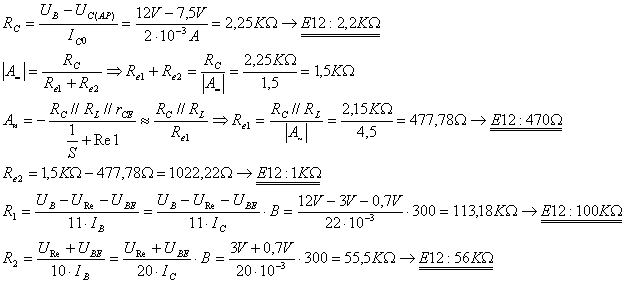

= 10 * IB; Ansatz:
|
||
|
