Emitterschaltung 3

Elektronik- u. Computer Links

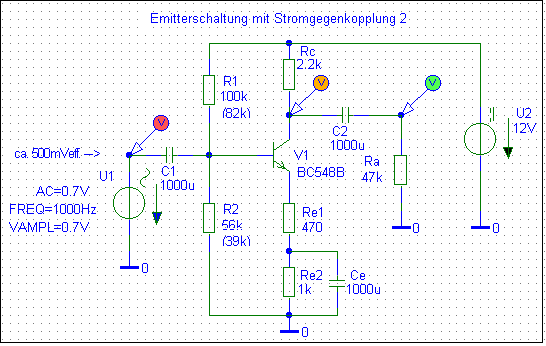

  Bild2: Schaltungsaufbau nach der ersten Berechnung mit Normwerten (E12-Reihe)

  Nach der Simulation zeigt sich, dass nur die Originalwerte der Rechnung zu einem korrekten
  Ergebnis führen. Die angepassten Normwerte bewirken jedoch ein Verschieben des Arbeitspunktes um 0,5V.
  Dadurch werden die Aussteuerungsgrenzen unnötig verschlechtert.
  Damit die Kondensatoren keinen Einfluss auf den Frequenzgang bewirken, werden 1000uF Kondensatoren verwendet.

  Mit dem Programm PSpice werden die Werte nun angepasst und entsprechend korrigiert.

  Dabei ergeben sich folgende Korrekturwerte (Klammerwerte): R1 = 82kOhm; R2 = 39kOhm
