Emitterschaltung 4

Elektronik- u. Computer Links


  Die Bestimmung der Koppelkondensatoren und des Eingangswiderstands:

  Da es 3 Eckfrequenzen zu berechnen gibt, muss fu mit f´u = fu/Wurzel (3) bestimmt werden.
  Bei einer unteren Grenzfrequenz von z.B. 20Hz ergeben sich dann ca. 12Hz als Berechnungsgrundlage.
  - siehe Tietze/Schenk (Kapitel: Transistor Grundschaltungen)

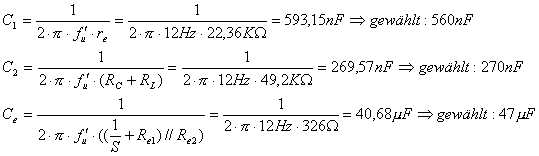

  Berechnung von C1, C2 und Ce:

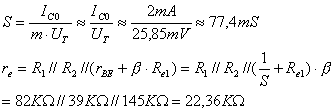

  Zur Berechnung von C1 muss zuallererst der Eingangswiderstand re bestimmt werden.
  Wichtig ist hierbei auch die Bestimmung der Steilheit S: allg. S = dIc/dUBE

Die Temperaturspannung wird mit 25,85mV (27 Grad) angenommen.

  Der Frequenzgang auf der nächsten Seite wird zeigen, dass die Berechnungen korrekt sind.
