Emitterschaltung 5

Elektronik- u. Computer Links

  Frequenzgang des Verstärkers in Emitterschaltung:

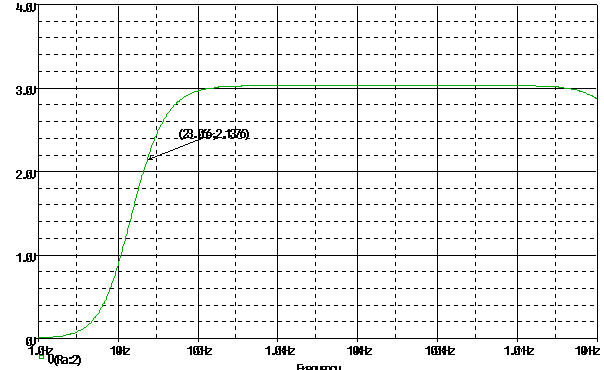

  Bild3: Frequenzgang des Verstärkers in Emitterschaltung mit Gegenkopplung

  Es lässt sich erkennen, dass die untere Grenzfrequenz mit ca. 23 Hz sehr nah an dem vorbestimmten
  Wert von 20 Hz liegt.

  Nachdem an dieser Stelle alle wesentlichen Berechnungen abgeschlossen sind, werden auf der nächsten
  Seite alle wesentlichen Diagramme dargestellt.
