  Nicht-invertierender Schmitt-Trigger mit Referenzspannung

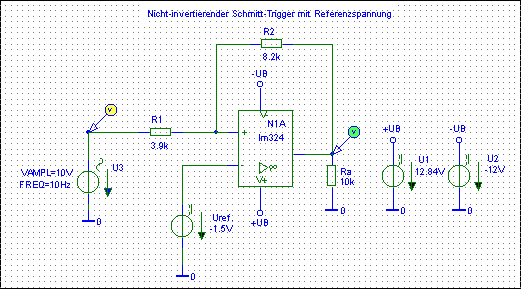

  Bild1: Schaltbild des nicht-invertierenden Schmitt-Triggers

  Bei dieser Schaltungsvariante lässt sich nun die Hysteresekurve entsprechend nach links
  oder rechts verschieben. Die Referenzspannung URef. legt hierbei die neuen Schaltpunkte
  fest. Die Bestimmung bzw. Berechnung der Schaltpunkte ist allerdings wesentlich
  aufwändiger. Zur Anwendung kommt an dieser Stelle der so genannte Maschensatz.

  Zu erst müssen die Knotenströme IR1 und IR2 gleich 0 gesetzt werden.
  Der Stromfluss Iop in den OP-Eingang wird ebenfalls vernachlässigt.

  Auf der nächsten Seite wird der vollständige Rechenweg dargestellt
