Schmitt-Trigger 2b |
|
|
Elektronik- u. Computer Links |

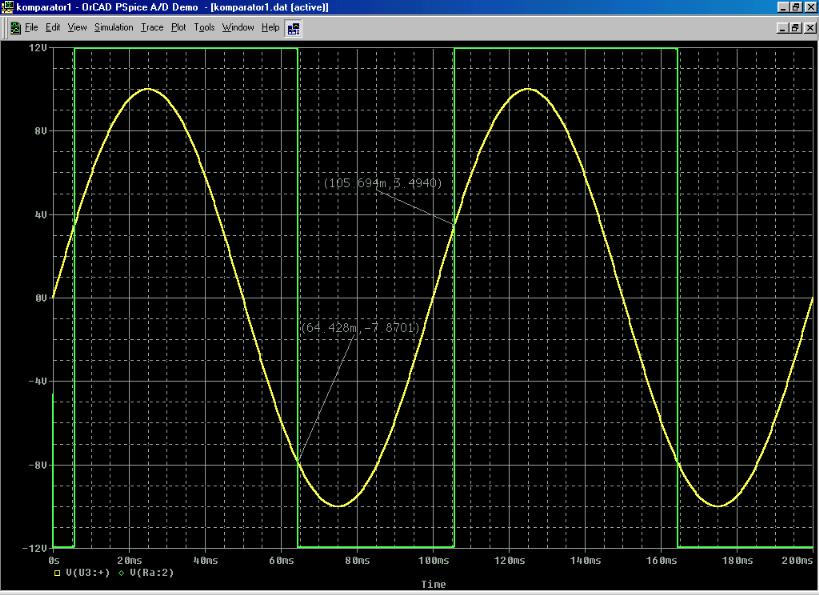

Aufgabenbeispiel: Gegeben: Ua = +/- 12V; R1 = 3,9K; R2 = 8,2K; URef. = - 1,5V Berechnen Sie die Schaltpunkte Uein und Uaus der Hysterese. Rechnung:  Als Beweiß zeigt das Simulationsergebnis genau diese Schaltschwellen. Sämtliche Berechnungen gelten nur dann, wenn die Ausgangsspannungen +/- Ua gleich sind. In der Praxis ist dies nicht der Fall. In der Simulation wurden Fehler durch eine angehobene Betriebsspannung +UB ausgeglichen. |
