Schmitt-Trigger 4

Elektronik- u. Computer Links
  Invertierender Schmitt-Trigger (mit Referenzspannung)

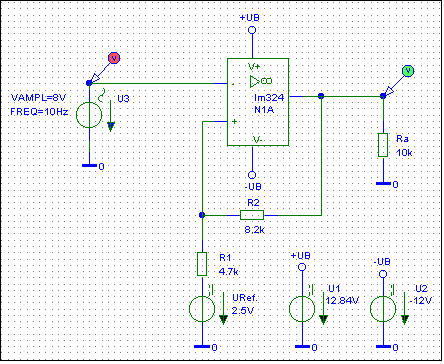

  Bild1: Schaltbild zum invertierenden Schmitt-Trigger

  Bei dieser Schaltung ist es entscheidend, den Spannungswert am nicht-invertierenden
  Eingang (+) zu berechnen. Da die Referenzspannung immer konstant ist, ändert sich
  lediglich das Vorzeichen der Ausgangsspannung Ua. Für sämtliche Berechnungen wird
  Ua mit +/- 12V angenommen.

  Die Differenzeingangsspannung Ud wird ebenfalls zu 0 angenommen.
  Als erstes wird der Maschensatz angewendet.
  Ein passendes Ersatzschaltbild zur näheren Erläuterung und Berechnung befindet sich
  auf der nächsten Seite.

Schaltpläne und Layouts
  Heise-Online

  ELV Elektronik AG

  Reichelt Elektronik

  Conrad Electronic

  Elektronik-Links

  Freunde und Bekannte
  Schaltpläne:

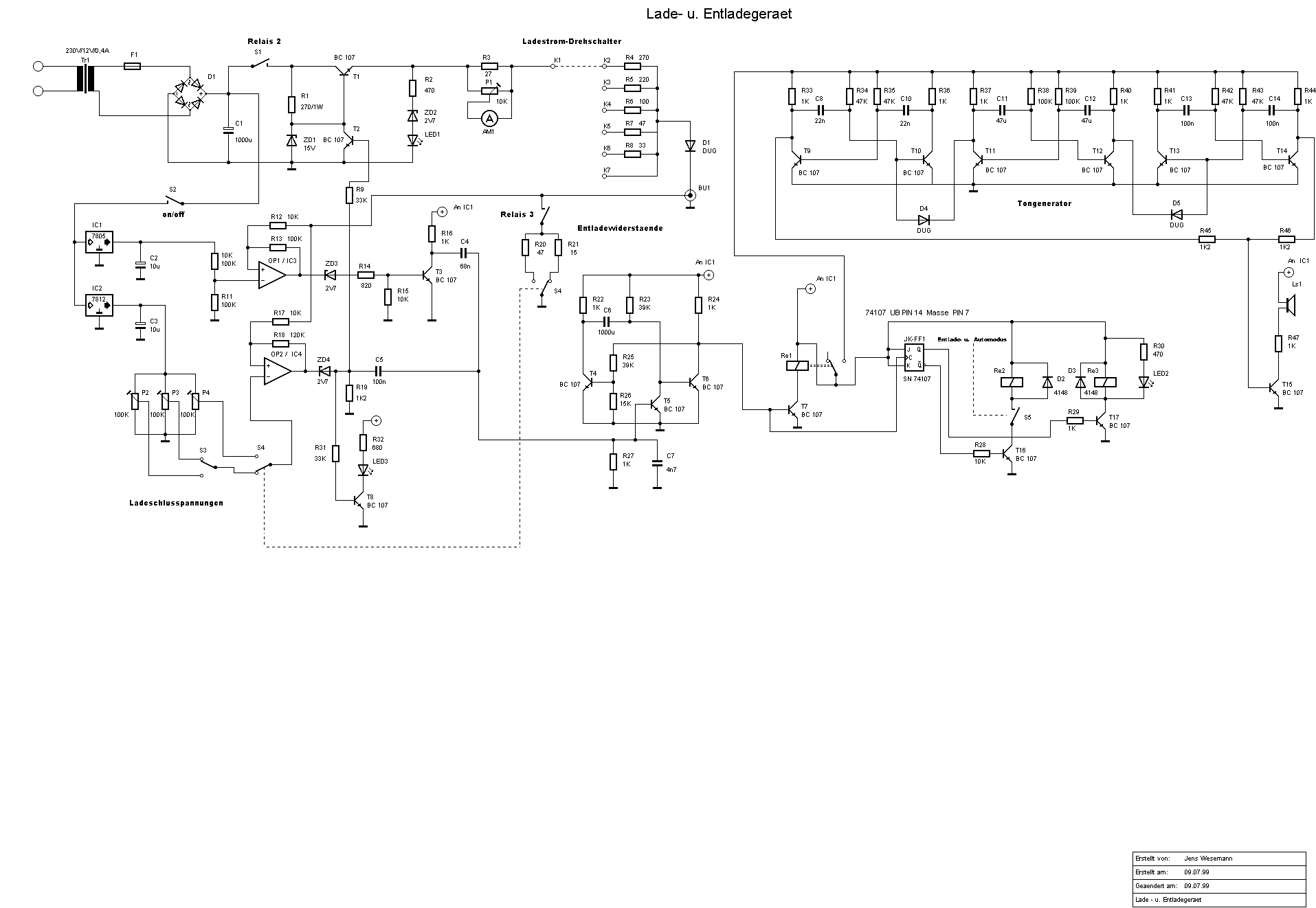

  Lade- u. Entladegerät

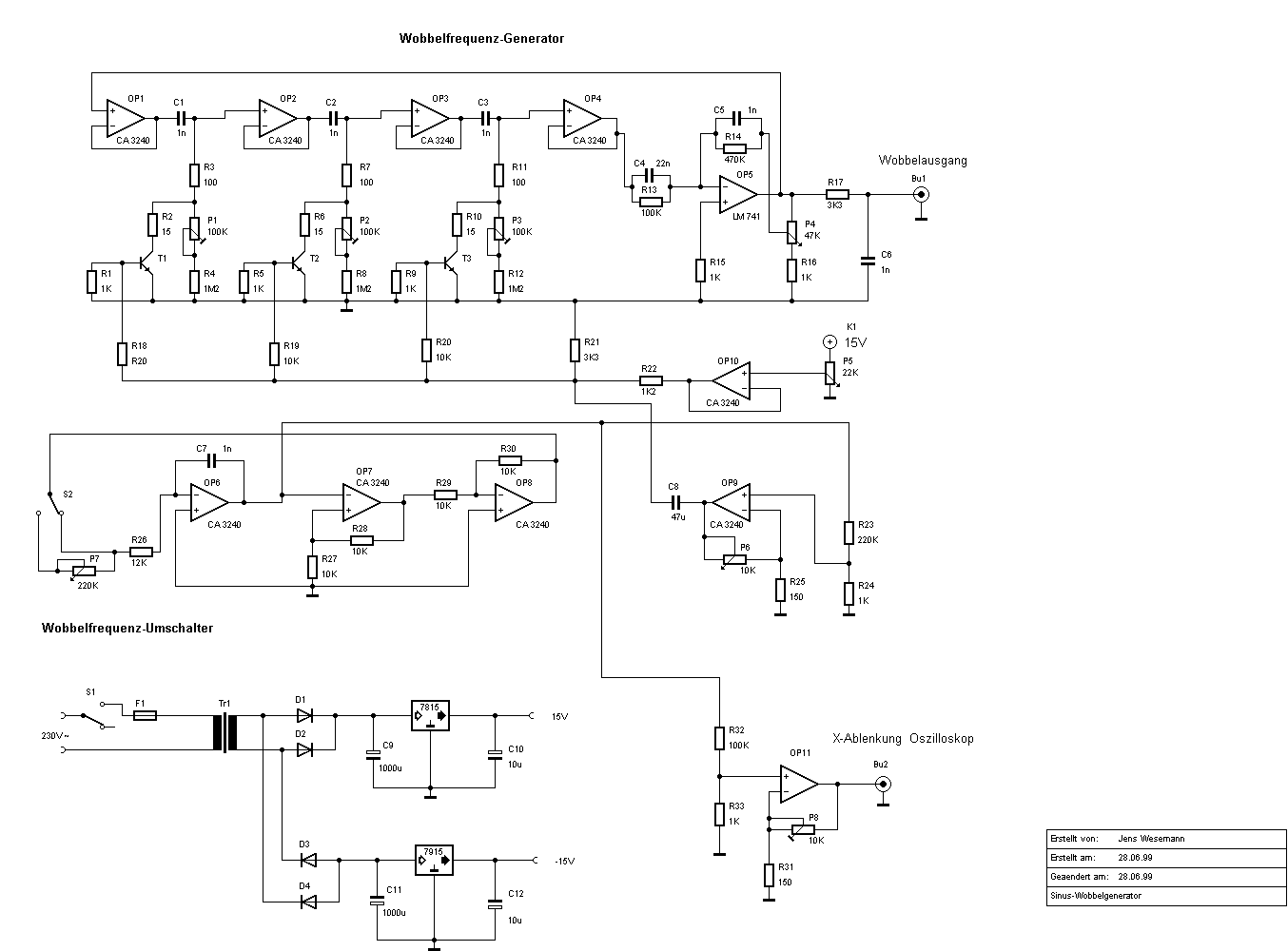

  Wobbel-Generator

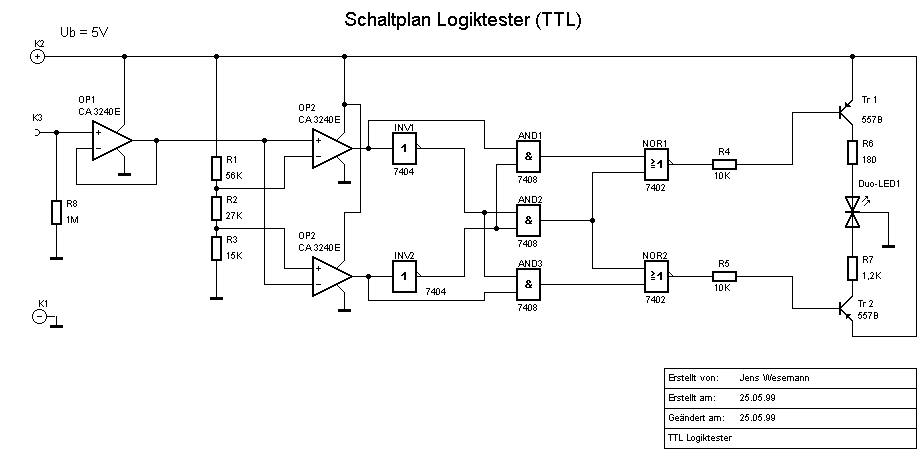

  TTL-Logiktester
