Operationsverstärker 4 |
|
|
Elektronik- u. Computer Links |

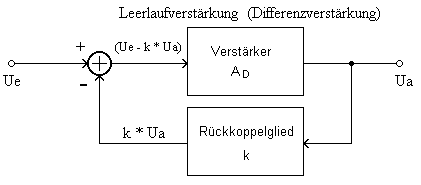

4) Das Prinzip der Gegenkopplung Prinzipielle Darstellung einer Gegenkopplung: Durch eine Gegenkopplung lässt sich der Verstärkungsfaktor eines Verstärkers gezielt beeinflussen. Hierzu wird ein bestimmter Anteil des Ausgangssignals vom Eingangssignal subtrahiert. Bei einer vollständigen Gegenkopplung wird die gesamte Ausgangsspannung (rückgekoppelt) subtrahiert. Es ergibt sich somit ein Verstärkungsfaktor von 1.
Herleitung der Verstärkung A in Abhängigkeit des Rückkoppelfaktors k:
|
