  Phasenlage einer Emitterschaltung unter dem Einfluss der Koppelkondensatoren:

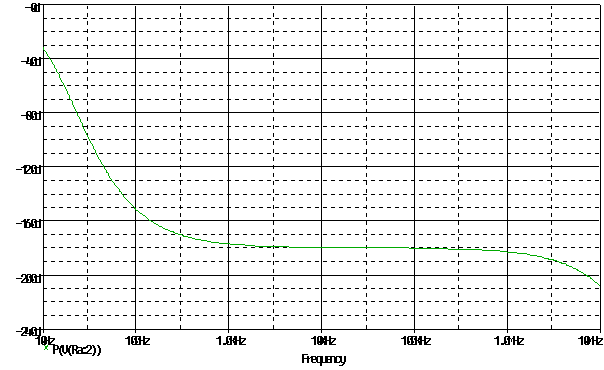

  Bild1: Phasenverlauf von Ua im Frequenzbereich von 10Hz bis 10MHz

  Anhand der Simulation zeigt sich, dass der Phasenwinkel im Bereich und außerhalb der
  Grenzfrequenzen erheblich von - 180 Grad abweicht.

  Die Ursache liegt in dem großen Einfluss der Ein- und Ausgangskondensatoren (Koppelkondensatoren).
  Eine Phasenverschiebung von ca. -180 Grad erreicht man nur im Nutzfrequenzbereich.
  In diesem Frequenzbereich ist der Einfluss der Koppelkondensatoren auf die Phasenlage am geringsten.
  Bei dieser Schaltung liegt der Nutzfrequenzbereich zwischen ca. 100Hz...1MHz.

  Zur Verdeutlichung wird der Phasenverlauf noch einmal an einem Zeitsignal dargestellt.
