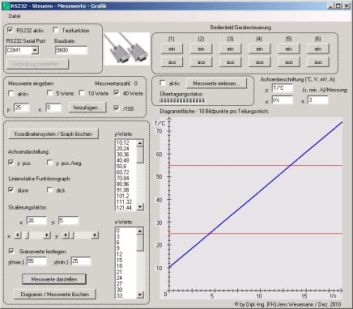

  Aufbauend zum ATMega32(16) -Testboard wurde eine grafische Oberfläche zur Abbildung
  von Messreihen entwickelt. Als Programmiersprache diente Visual Basic 2008.
  Da es sich ebenfalls wie bei Bascom um einen Basic Dialekt handelt, fiel die
  Einarbeitung etwas leichter.

  In mehreren Schritten wurden verschiedene Teilprogramme entworfen, welche folgende
  Funktion(en) ermöglichten:

  a) Grafische Oberfläche zur Skalierung und Verarbeitung von Funktionswerten.
      Einsatz einer Scrollbar zur groben Normierung, genauere bzw. feinere Abstufungen
      erreicht man durch passende Werteingabe in eine Textbox.
      Des Weiteren können obere u. untere Grenzwerte vorgegeben werden.

  b) Entwurf eines Programms zur Datenübertragung über die serielle Schnittstelle,
      Bedienfeld zur Steuerung externer Gerätekomponenten

  c) Eingabefeld zur Aufnahme von Messreihen

  Zum Projektabschluss wurden sämtliche Teilprogramme zu einem Hauptprogramm
  zusammengeführt.
